产品名称:H5033便携式建筑室内外环境监测系统
产品描述:针对各界用户对于测试仪器的功能多元化、小型化、便携化日益增加的使用需求,我司自主研发本款便携式的测试仪器,目前测试成熟推向市场。针对不同需求的用户,我们设计了两种便携方案,最多可集成40个不同要素的监测通道,有效的提高了用户的监测效率。

H5033便携式建筑室内外环境监测系统

   针对各界用户对于测试仪器的功能多元化、小型化、便携化日益增加的使用需求,我司自主研发本款便携式的测试仪器,目前测试成熟推向市场。针对不同需求的用户,我们设计了两种便携方案,最多可集成40个不同要素的监测通道,有效的提高了用户的监测效率。

一、仪器特点:

1、小型化

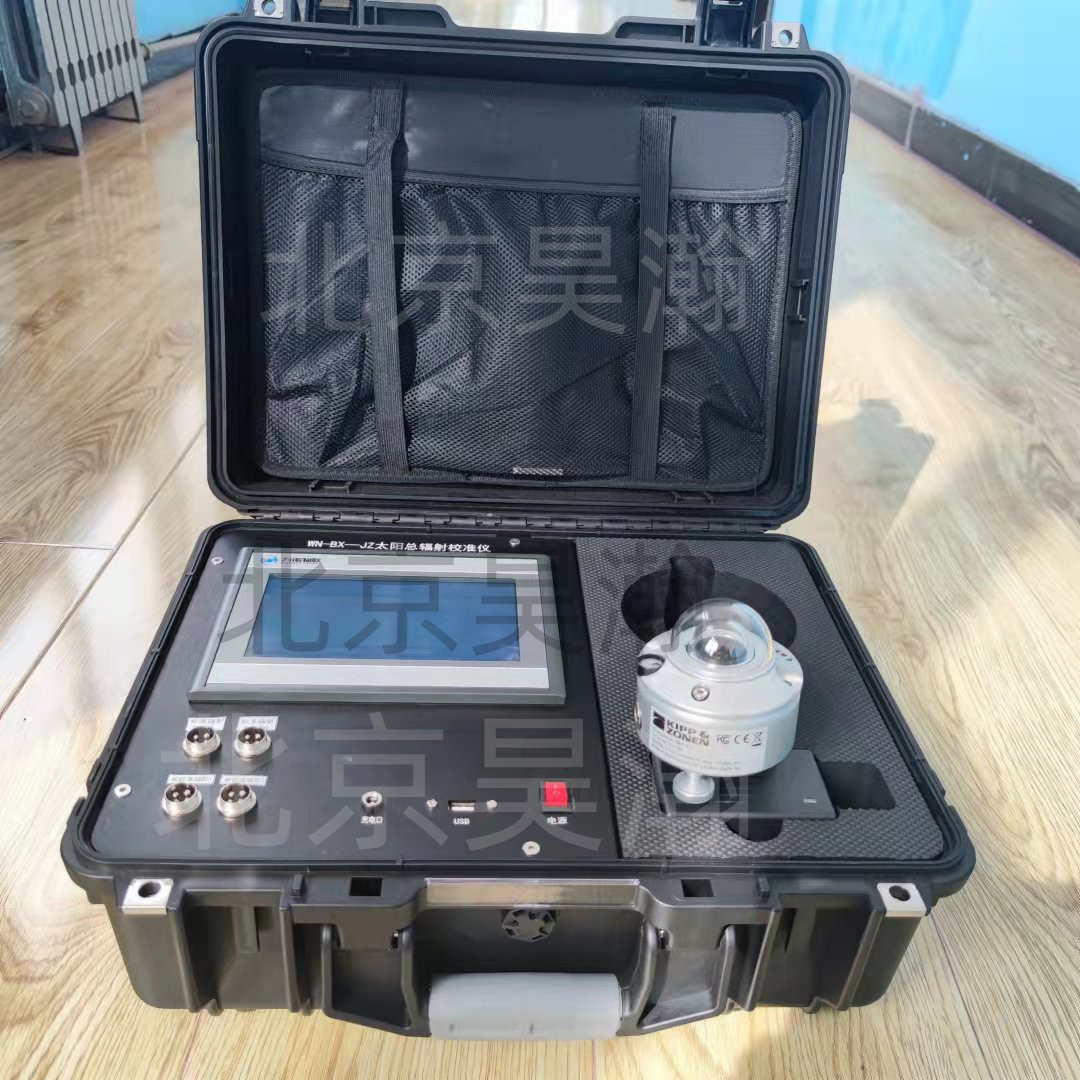

两种方案设计的设备分别为,户外防腐型及轻巧便携型(可短期户外监测).户外防腐型采用316不锈钢保护箱,外表面静电喷涂。可用便携箱携带至户外,长期监测。轻型便携式采用强度PP合金塑料手提箱作为载体,采集传输系统集成一体,整机重量不超过5KG。可背可提,可用于往返于不同地区的监测实验。

2、高度集成化

两种结构测试系统皆可集成多路PT100温度、热流、湿度、太阳辐射等要素的监测,无需上位机软件,数据可自动保存至随机U盘中,可随时导出EXCEL报表。报表格式以时间为纵轴,监测要素为横轴,一目了然。

3、人机界面友好

两种结构测试系统皆选用7寸触控屏幕为互动载体,不需PAD或笔记本电脑二次通讯。实时完成各项参数的查看及设置。

4、高性能处理

设备采用多核架构。分辨率高,FULL HD,画面细节更清晰。内置高存储芯片,可扩展外接U盘,可做到数据大容量存储。液晶屏使用宽屏幕,黄金比例,视觉感受更舒服。驱动采集支持分核运行,同步执行,预算速度大幅提升。支持实时数据、历史数据、曲线显示  显示流畅,画面无感切换。可支持百余种语言种类,自主设置。

屏幕显示颜色在户外强光下不影响观测。采用电阻式触控屏幕,人机互动更友好。

二、产品参数

1、主机参数:

通道数:基础型:1-14个


输入电压:24±20%V DC

重量:防腐型:9.8kg

      便携型:4.7kg

处理器:A8,1GHZ

存储温度:-10℃-60℃

工作温度:0℃-50℃

工作湿度:5%-90%

以外网接口:可扩展,10/100M自适应

通讯接口:RS232/RS485

防护等级:IP65

2、传感器参数

A、高精度温度传感器

测量范围:-50-150℃

测量精度:±0.1℃

分辨率:0.01℃

B、太阳辐射传感器

光谱波长: 300~3000nm

热辐射偏移:(200W/m²) <15W/㎡²

温度偏移:(5K/h) <5W/㎡                                微信图片_20220303203136_副本.jpg

方向误差:(在80º,1000W/㎡时) <20W/㎡

温度响应:<5%(-10℃~40℃) <4%

非稳定性:(年变化) <1%

非线形误差:(100~1000W/㎡) <1.5%

倾斜误差:(0~90°,1000W/㎡) <3%

水平泡精度:<0.2° °

响应时间:(63%) <6s

响应时间:(95%) <18s

辐射强度: 2000W/㎡

灵敏度: 7~14μV/W/㎡

阻抗: 20~200Ω

光谱选择性:(350~1500nm) <3%

工作环境 -40℃~80℃,0~100%RH

防护等级 IP67

3、便携三脚架

采用不锈钢材质,升起高度为2.8m,收起高度为1.09m,并配备便携防水袋,单人可背负至现场开展监测工作。
