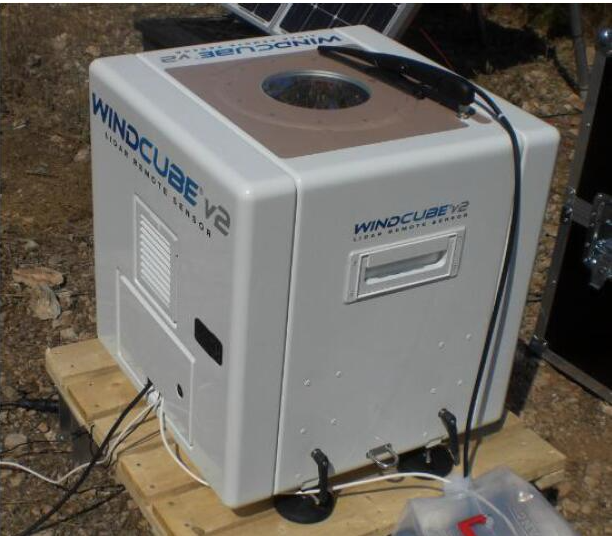

WINDCUBE v2 垂直风廓线仪/多普勒激光测风雷达LEOSPHERE

为了进行不同地形地貌对大气扩散影响的研究，连续测量地面以上到300 米高度的大气风场信息，在没有固定垂直梯度观测铁塔设备的情况下，激光测风雷达是遥感测量重要手段。激光雷达系统通过发射激光信号至大气中实现远程测量，通过测量空气中颗粒物后向散射回波信号的多普勒变换可以反演风速、风向信息，获得高时空分辨率的实时风场数据。

WindcubeV2 是由法国LEOSPHERE公司研发推出的一款风能行业专 业激光测风雷达。采用测量原理-激光脉冲多普勒频移原理，是风电行业利用激光测风的知名品牌。目前已在全球20多个国家得到广泛应用，安装在世界各地达300 余套正在稳定运行。

技术特点

轻巧便携：Windcube 是轻重量的风能测量激光雷达，只有45Kg，便于携带，而且即插即用

测量J确度高：Windcube 具有与工业级风杯式风速计同样的测量精度，已得到全球众多知名认证机构的认证

测量范围广泛（高达300 米）

可自定义12 个测量高度，不同高度同一秒内实现同步测量

静音设计，无人值守

功率消耗低（45W）

IP67 防护等级，防水防震

通过IEC 60068-2-52 认证(适应海上气候)

采用特F纶材质，耐腐浊性强

系统内部无任何机械旋转部件

测量精度不受云雪雨雾天气影响，无需借助云雾处理工具即可J确测量。

突出优势

无旋转部件

独特的设计理念

整机无旋转部件，避免机械转动部分容易出故障的现象

提高IP防护等级，机身和光学头防护等级为IP 67

同步测量记录

革新性的激光脉冲扫描技术

设备可同时测量12 个高度的风资源数据

具有与风杯式风速计同样的测量精度，已得到全球众多知名认证机构的认证

资料实测

设备适应于各种气象条件下，无需特殊天气校正软件修正数据

所有数据直接采集记录，数据格式简单清晰，便于分析

系统记录1s 的实时测量值，发送10 分钟资料统计值

应用领域

激光雷达作为新一代的测风设备，正在风电领域起到越来越重要的作用。再未来的风资源评估中，激光雷达将成为继测风塔之后，主要的测风方式之一。

主要的应用领域如下：

1、陆上风电场项目

微观选址及其验证，可有 效提高风机发电量。

风电场预评估

功率曲线验证

地址适合性评估

复杂地形的评价分析，Windcube 可以适应复杂地形下的测量，对评估分析有重要意义。Z新的FCR 技术（FLOW COMPLEXITY RECOGNITION）可以有 效的还原在复杂地形下风资源的分布状况，对风机运行A全性等方面提供更详细的数据支持。

垂直方向轮廓推断的验证，对风机震动的分析有直接作用。

风力数据和向量的风图谱

2、海上项目

海上风场前期评估阶段的测风工作，在国外通常是和测风塔配合使用，提高测量的准确性和真实性。

替代海上测风塔而进行风电场预评估

海上风机的发电量验证(lidar 放置在风机的平台上)

台风对海上风机影响的研究。

3、风机制造商及风电场运维业主：

风机功率曲线测量。

对样机的功率曲线的确定

对已建成风场中风机的功率曲线进行验证，计算出风电场发电量。

风机偏航传感器（机舱风速计）准确性校准，可以找出测量风速和真实风速之间的关系，改进控制算法。

测量风力的垂直资料和紊流用于风机的震动分析，提高风机效率和A全性，地址适合性评估。
