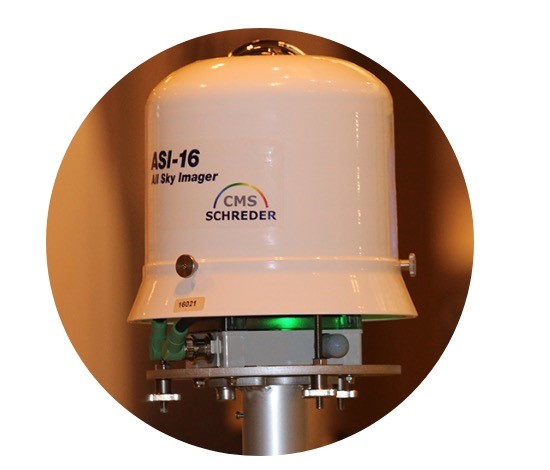

ASI-16 全天空成像仪

ASI-16基本全天空成像仪是一个具有180°视野的全天空自动摄 像系统。提供高分辨率图像。ASI-16在强烈阳光下下也能拍摄到清晰的半球形天空照片。

采用图像识别技术在无使用遮挡太阳装置的情况下完整的全自动记录全天空云量分布数据，并利用先进的云检测算法转换成云量数据和云底高度数据。用于全 天候 实时监测天空云量和云高变化等。所拍摄的云图可通过ftp自动上传。有两个微处理器，一个微处理器负责图像拍摄和传输，另一个微处理器负责管理设备传感器、通风和加热装置。温湿度传感器时刻监测成像仪的温度和湿度,过优化方案调控加热装置启动或关闭，以Z大节约成像仪的功耗。

标准相机配备了一个整合式的风扇和加热器系统，可在Z恶劣的天气条件下工作。

通过可选的Find Clouds软件，可以对光伏评估应用中的云量和云分类进行分析，云底高度可以通过两台ASI-16相机和可选的Cloud Base Height（CBH）软件进行测量。CBH软件允许实时评估云高。采用立体方法对两台天空成像仪的时间同步图像和局部数据（纬度、经度和海拔）进行处理。

规格

图像解析度：1920 x 1920 pixels，5MP CMOS，JPEG格式

采样速度：可调（<5s可选，每分钟6-18幅图像）

相机:5MP CMOS

操作 :日间

视场角 FOV :180 °

图像 :HDR JPG

工作温度范围 :-40 - 50 °C

电源 :PoE 48V

电缆长度 :15 m

能耗 :25 - 80 W

尺寸 mm :ø200 x 210

功能 :一 体 化风扇加热器

功能 :外部TRH传感器

接口ASI-16 GHI Web browser / Trinity for Windows 7 to 10

主机：内嵌电脑主机和存储单元/无遮挡自动曝光

软件：Cloudcam 云图分析软件，可以通过服务器控制多台成像仪，具有数据存储显示和再处理功能，可自动输出云量、云图等数据。

通信方式：HTTP, SMTP, FTP, NAS server, TCP/IP

成像仪管理软件：安装于用户的电脑或者服务器上，用于管理网络中的多个成像仪，对成像仪进行访问、配置、监控运行状态，以及升级成像仪软件系统。

云量分析软件：通过云图自动或者手动分析云量信息 。

云高分析软件：用于计算当地云高（需要至少两台成像仪联合工作）。
