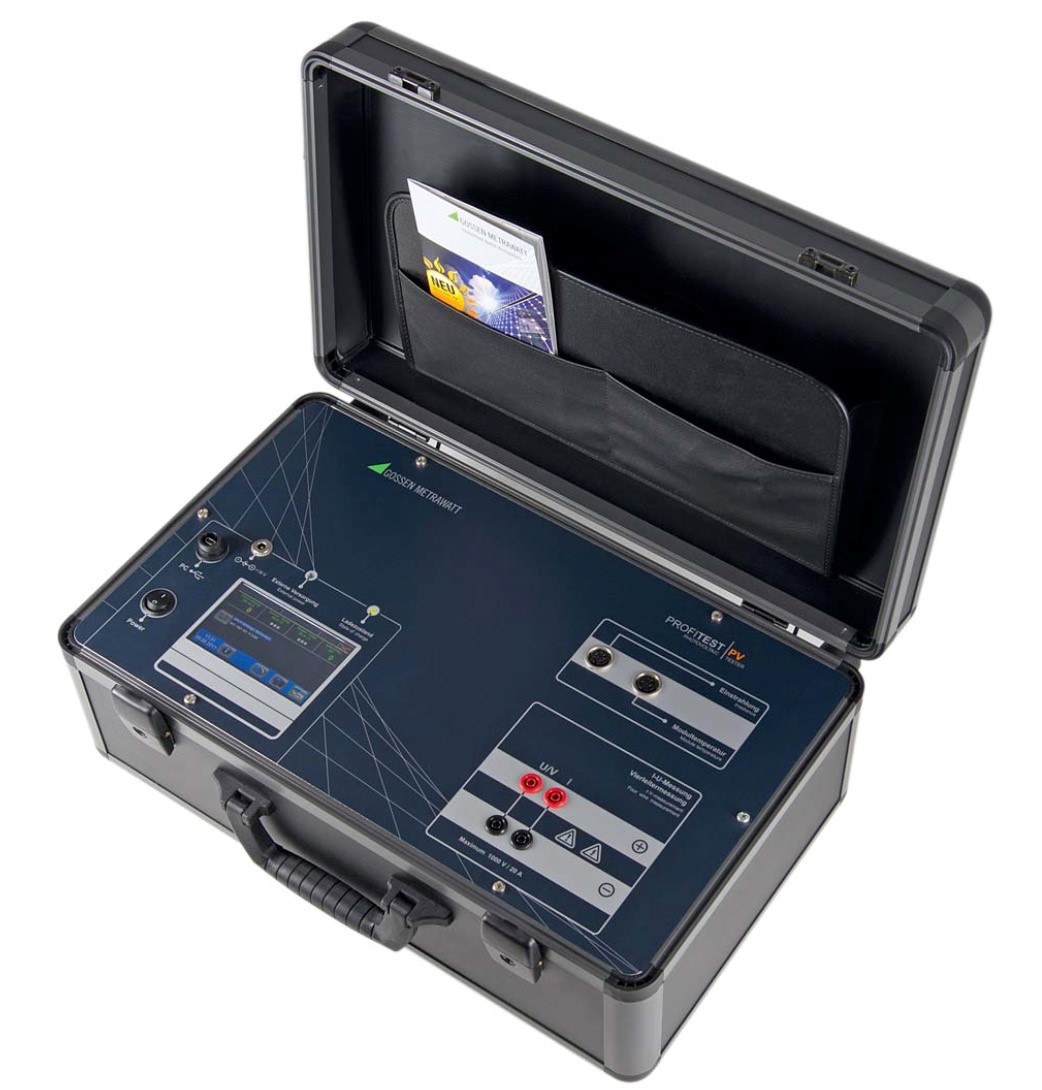

PROFITEST PV IV曲线测试仪

完全满足DIN EN62446-VDE0126-23测试标准 采用容性负载测试方式保证高精度和 快速测量，保证了测试的可靠性。运算处理程序用来评估光伏组件，无需了解制造商的细节。运算处理程序用来确定组件的内部串联电阻，仅基于单次测量的典型IV曲线。测量仪器标配负载隔离开关(1000 V/32ADC)与光伏组件隔开，确保A全。符合IEC / EN 60904-2标准的参考组件，同时集成PT1000温度传感器

PROFITEST PV ：接线、启动、测量、瞬间完成！

峰值功率及IV曲线测试

自动量程1000V/20A

现场测试无需耗时输入组件信息

PROFITEST PV可为单个或一串模组提供的IV曲线测试

灵活适用的测试量程

1000V/20A的自适应量程，使得PROFITEST PV成为太阳能应用领域的通用测量仪器。一方面，通过测量出峰值功率可以用于确定组件的转换效率；另一方面，通过测量组件的IV特性曲线，能准确判断被测组件和组件串的特性，因此该仪器非常适合作为测量仪器应用于在科研和开发。

内部串联阻抗Rs：单次测量足以确定

以往，不管是晶硅还是薄膜组件，至少需要获取组件两条在特定状态下的特征曲线才能确定组件的内部串联阻抗，费时费力。

PROFITEST PV 让测试从此变得简单快捷

只需一条IV特性曲线，即可自动计算出峰值功率Ppk，串联阻抗Rs，并联阻抗Rp。

通过PV Analyser软件可以实现测试结果和系统预期结果的对比，使得连接故障、导线腐蚀破损等不易察觉的问题显而易见，可将能 量损耗降到Z低

创新的测试技术确保高精度

PROFITEST PV开创了通用测试领域的新标杆，A全、G效的测试方法，偏重实际应用的报告编辑、数据处理功能、出众的工程学设计。

可测量短路电流Isc，开路电压Uoc，瞬时组件Z大值功率Pmax，内部串联阻抗Rs，内部并联阻抗Rp。

可显示（计算后）参数包括：峰值功率Ppk内部串联阻抗Rs，内部并联阻抗Rp，瞬时Upmax、Ipmax、Pmax、Uoc、Isc、FF、Tmod、Tref、Eeff，IV特性曲线图。

即时数据转换为STC（标准状态）下的数值

Z大测量电压可达1000V DC，电流20A DC，功率20KW。

功率和温度测量采样开尔文四线法确保高精度

标准辐照度传感器内置Pt1000温度传感器，含装配接头及10米连接线

STC-标准测试状态

为了进行不同模组及晶格直接的对比，IEC60904及DIN EN60904规定了标准测试状态（1000W/m2,25℃，AM1.5），在此测试条件下的IV特性曲线图由三个量定义：MPP、Voc、Isc

实时辐照度测量，毫秒内的辐照度变化可以响应。

内部可存储几千组测试数据。

不间断显示温度和辐照度值。

辐照度传感器的温度和组件背面温度的分开测量确保了测量的准确性。

通用的参考组件接口可以方便更换市场上其他厂家的参考组件。

可以通过连接电脑实现长时间自动测量，测试间隔可调。

标配外部电源适配器以便于长时间测量

灵活式界面可以实现特殊应用下的操作

完整的模组及客户数据库实现设备和PC的交互传输。

PV Analser 分析软件

标配的PV Analyser软件可以对于测试结果进行G效的分析和生成报告，是专为光伏行业定制的一款非常实用的软件，图形界面显示，测试结果评估，报告生成，强大的数据库功能。

PV Analyser 功能包括但不限于：

读取PROFITEST PV上的测试数据和设置

导出测试数据（比如XLS格式）

生成测试报告

在线测量，图形和数据同时显示（同样适用于长时间测量模式）

光伏组件数据库及客户资料库的实时编辑上传

STC状态下数据的换算显示

多组测试曲线的同窗显示

兼容Windows NT，2000，XP，Vista，Win7 系统
