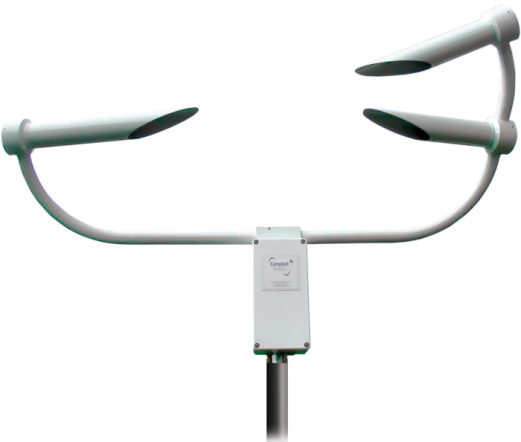

PWS100天气现象仪

PWS100当前天气现象仪基于激光多普勒测量原理，能够自动对降水量和可见气象因素进行测量，可广泛服务于道路、海港和机场等场所。利用先进的探测技术和模糊运算法则，PWS100能够准确测量雨滴的尺寸和降水速度。接驳温度和相对湿度传感器后，该系统还可对气温及相对湿度进行测量，使测量更加J确。它还提供了标准的粒子类型分类级别，比如雨，小雨和雪等。

PWS100的核心由一个数据信号处理单元（DSP）、一个激光发射端和两个接收端构成。一个接收端在水平面与发射端成20º夹角，而另一个接收端在垂直面与发射段成20º。系统自带安装支架，能够使用户方便地进行设备安装。其校准也十分方便，使用22249校准其，即可在现场为系统进行标定校准。

PWS100能够以符合世界气象组织（WMO）气象代码标准的格式输出能见度和降雨量数据，方便用户进行数据后期处理与进一步利用。

该产品还拥有能够适应低温严寒环境的PWS100-XT型号。

主要技术参数

测量面积：40cm2

环境温度：-25℃~50℃（PWS100），-40℃~70℃（PWS100-XT）

环境湿度：0~100% RH

电气性能

DSP供电：9~24VDC，或9~16VDC（配合CS215-PWS温湿度传感器使用时）

电流：200mA~1A

加热器：24VAC或DC，7A

接口：RS-232，RS-422，RS-485

波特率：300bps~115.2K bps

控制单元：定制DSP板

EMC标准：BS EN61326:1998 Class A

光学性能

激光源：近红外二极管

峰值波长：830nm

调制频率：96k Hz

接收Q：带滤波器的光电二极管

光谱响应：Z大光谱灵敏度850nm，0.62A/W

镜头检查光源：近红外发光二极管

降水

粒径：0.1~30mm

粒径精度：±5%（粒径>0.3mm时）

粒子速度：0.16~30m/s

速度精度：±5%（粒径>0.3mm时）

可测降水类型：毛毛雨、小雨到大雨、雨、雪粒，雪片，冰雹，冰粒，米雪，雨雪等

数据输出：原始参数输出，WMO代码输出（降水类型），滴落物尺寸分级（DSD）统计，降水速率强度和能见度范围

降雨强度范围：0~400mm/h

降雨分辨率：0.0001mm

降雨精度：±10%

能见度

能见度量程：0~20000m

能见度精度：±10%(0~10000m)

能见度测量时间间隔：10s~2hr，用户可自行设定

传感器扩展支持：可支持SDI-12接口的传感器
