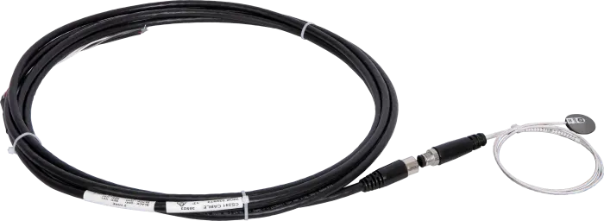

美国CAMPBELL CS241组件背表面温度传感器

CS241 是 Ca mpbell Scientific 的下一代产品设计了具有新功能的模块温度传感器用于双面光伏 (PV) 组件性能评估和弄脏。传感器头部经过重新设计，更容易安装。测量性能已改进了更小的占地面积，经过优化以减少模块背面阴影并X除表面冷Q。其他改进包括更大的传感器到模块的粘合/附着力和更细的铁F龙电缆具有更高的温度评分。为满足性能验证的要求，每个 CS241 都配有 NIST 可追溯的序列化校准证书。

优点和特点

重新设计以实现双面光伏组件的Z佳性能

易于安装，Z大程度地连接传感器到模块

强度和更小的外形

NIST 可追溯的序列化校准证书随附

每个传感器达到或超过 IEC 61724 A 类性能规格

J密 :PT-1000 A 类传感元件

符合 IEC 60751、DIN EN 60751（根据 IEC第751章）IP68 等级，使传感器适用于浮动光伏数组纤薄的设计可Z大限度地减少传感器对双面的影响（<2%全尺寸单元区域）

导热系数大于 600 W/(m2*K)

Z大的传感器到模块粘合

耐高温至 150°C

满足数据记录器的两线和四线配置

通道数和精度——任何电缆长度

快速传感器头连接，便于安装和替换

规格

传感器精度: 1000 ohm A 类铂传感元件(PT-1000)

工作温度范围:-40° 至 +150°

Class A 类 PRT 精度: ±(0.15 + 0.002t)°C

温度系数: TCR = 3850 ppm/K

长期稳定性:Z大 Ro 漂移 0.04%（经过400°C 下 1000 小时）

测量电流: 0.1 至 0.3 mA

不确定度 :温度不确定度为测量时为 ±0.3° 至 0.4°C

范围为 -40° 至 +100°C 时使用 CR1000X 测量测控数据记录仪。

磁盘材料: 阳J氧化铝

磁盘直径: 2.54 厘米（1.0 英寸）

高度 :0.419 厘米（0.165 英寸）

重量约: 27 克（0.06 磅），带连接器和1 米（3 英尺）电缆

传感器电缆护套材质:白色半光PFA

Z小弯曲半径: 6 mm (0.25 in) 至少 6 mm (0.25in) 远离传感器盘

电缆直径: 0.216 厘米（0.085 英寸）

电缆长度: 0.9144 m (3 ft)
