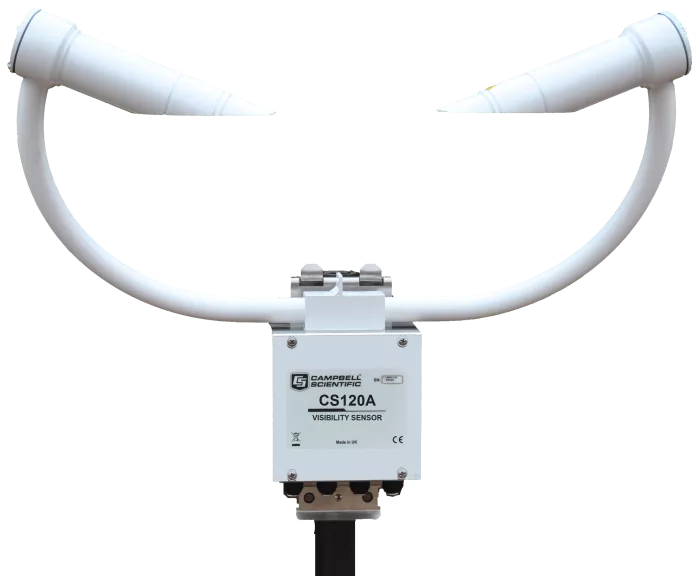

CS120A大气能见度传感器美国CAMPBELL

概述

CS120A 使用经过实践验证的红外前向散射技术。42°散射角可在雾雪天气条件下对 MOR（气象光学视程）进行J确测量，测量范围可达 5 到 75000m。在能见度传感器领域J具性价比优势。CS120A 既适合作为D立传感器使用，又可与公路、航K、太阳能、风能领域中的自动气象站结合使用。

对于在航K领域的应用，CS120A 符合英国 CAA、FAA和 ICAO 的规范，满足或超过所有相关建议和规范

（包括：CAP437，CAP670 和 CAP746）。

CS120A 已通过Deutscher Wetterdi enst（德国气象协会）认证，授权应用于506/04（飞机障碍物识别的通用法规）规定的风机障碍灯系统的控制。

优势与特点

高性能大气能见度传感器，高性价比

传感器设计在测量区间内Z小化对气流的扰动配备防冷凝及镜头加热器，可Q天候工作

可选校准套件，野外校准工作简便易行

低功耗 - 适用于野外长期运行

故障 / 镜头污染自动检测，报告经德国联邦气象局认证，可用于航K气象

技术参数

信号输出类型： RS-232, RS-485

测量描述： 气象可观测范围（MOR）

Z大能见度测量范围： 75km（约47 英里）

Z小能见度测量范围： 5m（约16.4 英尺）

精度： ±15% （10,000 - 15,000 米）

±20% （5,000 - 75,000 米）

±8% （< 600 米）

±10% （600 - 10,000 米）

分辨率： 1 米

安装： 不锈钢V 型卡安装，

杆外径 32-52.5 毫米

供电电压范围： 7-30Vdc

总功耗： <3W，连续采样模式

（包括防冷凝加热器）

安装标准： 易折风杆需满足国际民航组织建

议（ICAO，通常将传感器安装在

2.5米处）

传感器外形尺寸： 540*640*246mm，包括安装支架

传感器重量： ~3kg

光学参数

发射光光谱波长： 850nm

LED 光谱带宽： ±35nm

发射光脉冲频率： 1kHz

工作环境

工作环境温度范围： -25~+60℃

宽温版本工作环境

温度范围： -40~+70℃

工作环境湿度范围： 0~100%

风速： Z大60 米/ 秒

传感器密封等级： IP66

传感器加热阈值： >40℃（防冷凝加热器关闭）

<35℃（防冷凝加热器开启）

<5℃（加热罩开启）

>15℃（加热罩关闭）

DSP 和冷凝加热器

功率 2*0.6W （共1.4W）

防冷凝加热器

典型工作电流

@12V 200mA（防冷凝加热器工作，

RS232 通讯）

200mA（连续采样，防冷凝

加热器工作）

110mA( 连续采样，防冷凝

加热器关闭）

21mA（无采样，防冷凝

加热器关闭）

加热器

工作电压 24V 直流或交流

功耗 2*30W （共60W）

接口

串行接口 RS-232 或RS-485，

8位数据位，1 位停止位

串行数据通讯速率 1200-115200bps

(默认38400bps)
