IRGASON一体式开路涡动协方差测量系统美国CAMPBELL

气体分析仪与超声风速仪集于一体

优点与特点

可选防腐蚀传感器，在易腐蚀的野外环境中表现更加稳定一体式设计使流体经过传感器时，对被测流体的空气动力学影响降至Z低。

红外气体分析仪和超声风速仪共测同一空间，避免了两个传感器在异空测定时的高频通量遗失。

红外气体分析仪和超声风速仪共用一套电子信号处理系统，更好的协调测定时间，无需校正时间延迟。

低功耗，可使用太阳能供电。

无需加热，测量时温度补偿。

低噪，精度高。

Z大输出频率60Hz，20Hz 带宽。

窗口斜角设计，避水效果好。

允许窗口轻度污染。

坚固耐用适于野外。

经过综合实践， CO2，H2O，大气压和温度的出厂

校准具有较宽范围。

多种诊断参数。

与坎贝尔数据采集器充分兼容：现场设置，配置，

零点和跨度校正均可通过直接连接数据采集器完成。

超声速度：由三个声频路径确定，在线修正侧向风的影响。

防雨：创新的超声信号处理和声频发射接收头吸水防雨

网相结合，J大地改进了降雨过程中的风速计性能。

概要

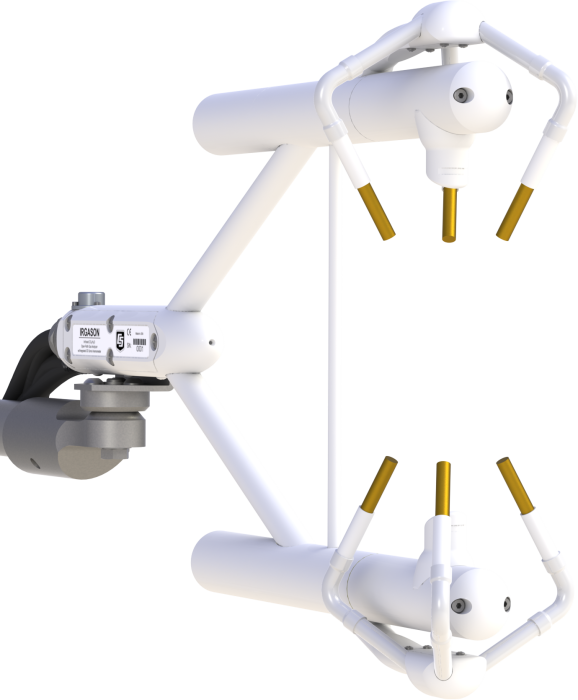

Ca mpbell Scientific 的IRGASON 将红外气体分析仪与三维超声风速仪集成于一体。该设计相对于分体式的涡动相关测量系统更易安装，减少因空间分离导致的高频通量损失并提高测量精度。IRGASON 同步测量CO2/H2O，空气温度，大气压力，三维风速和超声温度。

数据输出

Ux (m/s)

Uy (m/s)

Uz (m/s)

超声温度 (°C)

三维超声风速仪诊断值

CO2 密度 (mg/m3)

H2O 密度 (g/ m3)

红外气体分析仪诊断

环境温度 (°C)

大气压力 (kPa)

CO2 信号强度

H2O 信号强度

光源温度 (°C)

一体式开路涡动协方差测量系统

一般性能指标b

操作温度: -30° to +50°C

校准压力范围: 70 to 106 kPa

输入电压: 10 to 16 Vdc

系统供电 @ 25°C: 5 W (稳定状态和启动)

测量速率: 60 Hz

输出带宽: 5, 10, 12.5, 或 20 Hz; 用户自定义

输出选项: SDM, RS-485, USB, 模拟 (仅CO2 和H2O)

辅助输入: 空气温度和压力

IRGASON 头和线缆重量: 2.8 kg (6.1 lb)

EC100 电子机箱重量: 3.2 kg (7.1 lb)

线缆长度: 3.0 m (10.0 ft) ，从IRGASON 到 EC100

质保: 3年或运行17,500小时，以先到的时间为准

气体分析仪技术参数b,c

光路长度: 15.37 cm (6.05 in)
