EC150 和 CSAT3A分体式开路涡动协方差测量系统CO2/H2O 开路气体分析仪美国CAMPBELL

革新设计

与三维超声风速仪共同组成开路涡动

相关测量系统

或作为D立的红外CO2/H2O

气体分析仪

优点与特点

可选防腐蚀传感器，在易腐蚀的野外环境中表现更加稳定

单一光路配置使其具有流线形体，将空气动力学的影响减至Z小程度。

红外气体分析仪和超声风速仪共用一套电子信号处理系，实现同步测量。

Z大输出频率60Hz，20Hz 带宽。

低功耗，可使用太阳能供电。

无需加热，测量时温度补偿。

低噪，精度高。

窗口斜角设计，避水效果好。

允许窗口轻度沾污。

坚固耐用适于野外。

经过综合实践， CO2，H2O，大气压和温度的出厂校准具有较宽范围。

多种诊断参数。

与坎贝尔数据采集器充分兼容：现场设置，配置，零点和跨度校正均可通过直接连接数据采集器完成。

超声速度：由三个声频路径确定，修正侧向风的影响。

防雨：创新的超声信号处理和声频发射接收头吸水防

雨网相结合，J大地改进了降雨过程中的风速计性能。

概要

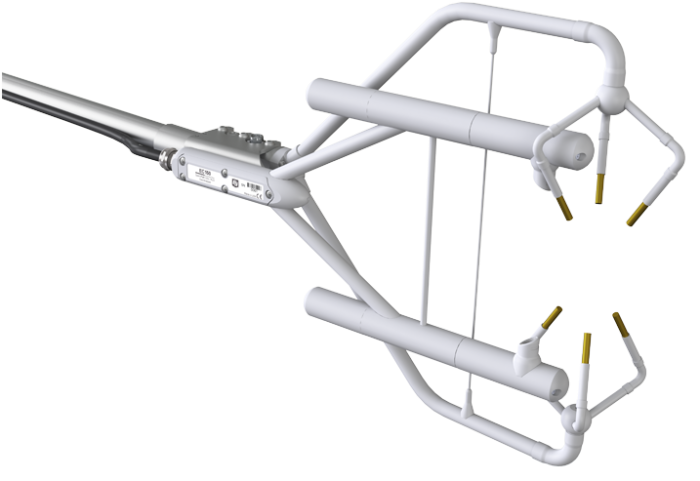

Ca mpbell Scientific 的EC150 开路红外气体分析仪专为涡动相关通量测量而设计。如上图所示，其与CSAT3A三维超声风速仪共同使用，这两部分组成了一套开路涡动系统，同步测量CO2/H2O，空气温度，大气压力，三维风速和超声温度。

数据输出

Ux (m/s)

Uy (m/s)

Uz (m/s)

超声温度 (°C)

三维超声风速仪诊断值

CO2 密度 (mg/m3)

H2O 密度 (g/ m3)

红外气体分析仪诊断

环境温度 (°C)

大气压力 (kPa)

CO2 信号强度

H2O 信号强度

光源温度 (°C)

分体式开路涡动协方差测量系统

一般性能指标a

操作温度: -30° to +50°C

校准压力范围: 70 to 106 kPa

输入电压: 10 to 16 Vdc

系统供电 @ 25°C: 5 W (稳定状态和启动)

测量速率: 60 Hz

输出带宽: 5, 10, 12.5, 或 20 Hz; 用户自定义

输出选项: SDM, RS-485, USB, 模拟 (仅CO2 和H2O)

辅助输入: 空气温度和压力

EC150头和线缆重量: 2.8 kg (6.1 lb)

CSAT3A 头和线缆重量: 1.7 kg (3.7lb)

EC100 电子机箱重量: 3.2 kg (7.1 lb)

线缆长度: 3.0 m (10.0 ft) ，从EC150和CSAT3A

到 EC100

质保: 3年或运行17,500小时，以先到的时间为准

气体分析仪技术参数a,b

光路长度: 15.37 cm (6.05 in)
