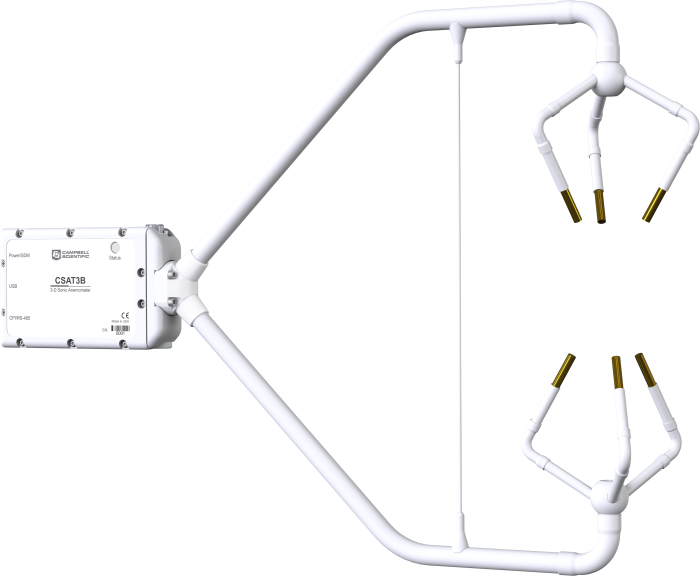

CSAT3B三维超声风速传感器美国CAMPBELL
摘要
CSAT3B 三维超声风速仪是CSAT3 的升级和替代产品，是涡动协方差和湍流空气动力学测定三维风速的选择。融空气动力学与其形体结构特征设计为理念，以超声脉冲物理学为其测定原理，为在严酷气象条件下正常测量为技术工艺要求。是一个对被测空气干扰Z小并坚固耐用的三维风速仪。有10 厘米垂直测量路径，可输出三维正交风速和超声温度。Z大测量输出频率达100Hz。
CSAT3B Z大的设计革新在于取消了电子控制箱，把电子控制部件集成在CSAT3B 传感器头部安装模块内部。此项设计使得安装和更换更加便捷，灵活。
可接收下列3 种指令中的任何一种启动与运行
数据采集器中的同步测量指令（SDM）
数据采集器中的 CPI 测量指令
CSAT3B 内部时钟
SDM 和CPI 协议均支持多个CSAT3B 同步测量的群体触发。
优点与特点
可选防腐蚀传感器，在易腐蚀的野外环境中表现更加稳定
电子部件集成使得安装和替换更加灵活和便捷
集成了倾斜仪
高精度的测量，使得其成为研究湍流运动和涡动协方差研究的理想仪器
升级的设计使得其更加轻薄，坚固，更加符合空气动力学需求，超声温度测量更加J确
支持数据采集器采样频率1-100Hz
新的CPI 通讯满足更加稳定，更高的带宽测量需求
多种通讯选项包括：SDM, CPI, USB 和RS-485
通过简单更换干燥剂，可输出传感器内部的温度和湿度
版本5 的算法用于计算数据输出，R合版本3 的信号灵敏性和版本4 Z越的防雨性能
包含了高频过滤选项，以利于谱分析
技术参数
测量
运行温度： -40° +50°C
输出三维正交风速[Ux,Uy,Uz(ms-1)]和超声温度[Ts(℃)]
或声速[c(ms-1)]
声速从位于每对发收超声的传感器之间声波路径测定，
共有三个测定路径。订正了侧向风影响。
带宽过滤：5, 10, 20或25 Hz
风速测定精度
静风（Z大） :Ux，Uy <±0.08m s-1 UZ<±0.04ms-1
增益误差
风向量与水平面夹角在±5° ：<±2%测量值
分辨率
UX, Uy: 0.001ms-1
Uz: 0.0005 ms-1
c: ± 0.002 °C RMS at 25 °C
测量速率
数据采集器触发: 1 - 100 Hz
自动输出 (输出到PC): 10, 20, 50和100 Hz
内部自触发频率: 100 Hz
测量延时
数据采集器触发 (无过滤): 1 触发间隔(1扫描间隔)
自动输出 (无过滤): 10 ms
过滤输出(数据采集器触发或自动输出):
795 ms （5 Hz 带宽过滤）
395 ms （10 Hz带宽过滤）
195 ms （20 Hz 带宽过滤）
155 ms （25 Hz 带宽过滤）
电路板温度精度: ± 2°C
通讯
SDM (用于数据采集器数据采集)
波特周期: 10 μs - 1 ms
线缆长度:
Z长7.6 m (25 ft) @ 10 μs波特周期
Z长76 m (250 ft) m ax @ 1 ms 波特周期
地址范围: 1 - 14
总线时钟/采样: ~200
CPI (用于数据采集器数据采集)
波特率: 50 kbps - 1 Mbps
线缆长度: Z长15 m (50 ft) @ 1 Mbps
Z长122 m (400 ft) @ 250 kbps
Z长853 m (2800 ft) @ 50 kbps
地址范围: 1 - 120
总线时钟/采样: ~300
RS-485 (用于配置或PC数据采集)
波特率: 9.6 kbps - 115.2 kbps
线缆长度（Z长）: 305 m (1000 ft) @ 115.2 kbps
610 m (2000 ft) @ 9.6 kbps
总线时钟/采样: ~500 (ASCII类型)
USB (用于配置或PC数据采集)
连接速率: USB 2.0 全速12 Mbps
线缆长度（Z长）: 5 m
电源需求
供电电压: 9.5 - 32 Vdc
电流
10 Hz 测量频率: 110 mA @ 12 Vdc; 65 mA @ 24 Vdc
100 Hz 测量频率: 145 mA @ 12 Vdc; 80 mA @ 24 Vdc
外形描述
测定路径: 垂直方向：10.0 cm (3.9 in)
水平方向: 5.8 cm (2.3 in)
测定路径与水平面的夹角: 60°
声波发收传感器直径: 0.64 cm (0.25 in)
传感器安装臂直径: 0.84 cm (0.33 in)
支撑臂直径: 1.59 cm (0.63 in)
风速计头部重量: 1.45 kg (3.2 lb)
风速计总览
长度: 60.64 cm (23.87 in)
高度: 43.0 cm (16.9 in)
宽度: 12.2 cm (4.8 in)
