AP200 CO2 / H2O 大气廓线系统红外大气碳水热廓线观测系统美国CAMPBELL

概要

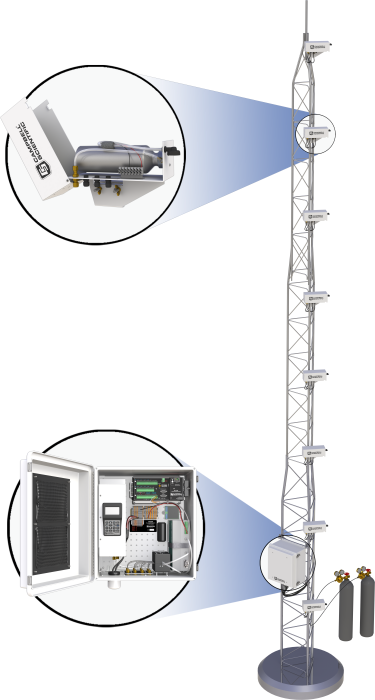

AP200 是一套完整的集成的红外大气碳水热廓线观测系统。该系统Z多可测量8 个高度层次的CO2 和H2O 的摩尔浓度，通常根据塔的高度划定空间形成垂直方向的廓线。AP200 经常与涡动相关测定系统相结合来测量存储量，给出更为完整的测量表面气体交换。

优点与特点

一个完整的集成系统

只需功率13 W 的12V 直流电源(25°C 时)

装有Ca mpbell Scientific CR1000 数据采集器

自动进行CO2 跨度及零点标定

自动温度和压力控制

内置数据采集器程序

技术参数

系统外壳机箱

操作温度: -30° to 45°C

三维: 52.1 x 44.5 x 29.7 cm (20.5 x 17.5 x 11.7 in.)

重量

AP200 标配: 15.9 kg (35 lb)

LI-840A: 1 kg (2.3 lb)

CR1000KD: 272 g (10 oz)

CFM100/NL116: 154 g (5.4 oz)

电源要求

电压: 10 to 16 Vdc

平均所需功率 (at 25°C)1: 13 W

Z大所需功率 ( 冷启动): 3.75 A (45 W)

泵

泵型: 一个无刷直流电机驱动两个模式气泵

安装: 安装在密闭的温控机箱内置于系统机箱内

控制: 自动控制进气口的压力，以维持设定的流量

Z大流量: 9.0 升/ 分钟

压力传感器范围: 15 至 115 kPa

加热器: 8.0 W，低于2°C 自动加热，高于2°C 停止加热

预热时间: ~50 从–30° 到2°C 约需50 分钟

冷Q风扇: 0.7 W (50°C 时启动，降至45°C 时关闭)

气体总控阀

安装: 系统控制箱内

入气: 8 个样气入口，额外1 个零气入口，1 个跨度

标定CO2 标气入口，1 个跨度标定H2O 标气入口

输气管连接: 0.25-in Swagelok®

气体质量流量传感器: 每分钟 0 到1.0 标准升 (SLPM)

加热器: 8.0 W，低于5°C 自动加热，高于5°C 停止加热

预热时间: 从–30° 到4°C 约需20 分钟

冷Q风扇: 0.7 W (45°C 时启动，降至43°C 时关闭)

进气装备

三维: 31 x 12.5 x 19 cm (12 x 5 x 7.5 in.)

重量: 1.4 kg (3.1 lb)

空气过滤器: 1.0in 直径，百分之一毫米多孔

不锈钢圆片

进气管孔径内径: 0.178 mm (0.007 in)

进气管孔加热器: 2 kohms (0.07 W at 12 Vdc)

混合体积: 750 ml

采样输气管连接: 0.25 in. Swagelok

加热器线缆入口可密封

数量: 3 (1 进, Z多2 出口)

线缆直径: 2.8 到6.6 mm (0.11 到 0.26 in)

加热器线缆螺丝固定

导线直径: 26 到 12 AWG

导线接头L露金属长度: 5.0 mm (0.2 in)

螺丝紧固扭矩: 0.4 N•m
