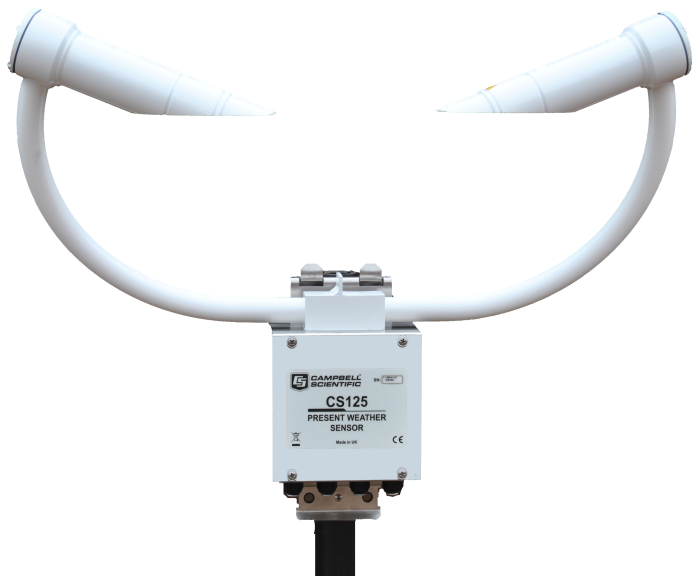

CS125能见度与天气现象传感器美国CAMPBELL

概述

CS125 是一款用红外前向散射技术，测量大气能见度和当前天气现象的传感器，可单独使用，也可与自动气象站一起使用。广泛应用于道路、海洋和机场领域。CS125 自带5 米(16.4 英尺) 电缆和DB9 连接头。

优势与特点

高性价比传感器

传感器的独特设计，Z大限度减小测量位置受气流影响

使用可选的校准套件可实现简单的现场校准

低功耗- 适于野外长期运行运行状态和镜头污染自动检查

配备防冷凝及镜头加热器，可Q天候工作

取得德国气象局（Deutscher Wetterd ienst，DWD）

H空使用认证

技术参数

工作参数

Z大能见度测量范围： 75km（约47 英里）

Z小能见度测量范围： 5m（约16.4 英尺）

分辨率： 1m（约3.28 英尺）

输出： 实时及历史天气现象：

可识别烟雾，雾，毛毛雨，冰

冻毛毛雨，毛毛雨加雪，雨，

冻雨，雨加毛毛雨，雨夹雪，

雪等。56 SYNOP 天气现象代码

及NWS 天气现象代码 - 冰雹选

型，历史天气现象选型

精度： ±8% ( 小于 600 m )

±10% (600 至10,000 m )

±15% (10,000 至 15,000 m)

±20% ( 大于15,000 m)

降水观测阈值： 0.05 mm/h

累积降水观测范围： 0-999.9 mm

累积降水观测精度： ±15% （工厂实验室标准校准，液体降水）

累积降水观测分辨率： 0.1 mm

降水强度观测范围： 0-999.9 mm （Z大强度依据混合降水汇报）

降水强度观测精度： ±15% （工厂实验室标准校准，液体降水）

降水强度观测分辨率： 0.1 mm/h

标准版本工作温度： -25 ～ +60℃

扩展版本工作温度： -40 ～ +70℃（可选）

工作环境相对湿度： 0 … 100%

风速： Z大60 米 / 秒

传感器密封等级： IP66

整体功耗： 持续采样时小于3W（包括防结露加热器工作）

结构参数

材料： 不锈钢和阳极氧化铝粉末涂层

安装： 不锈钢V 型卡（适用直径

32mm ～ 52.5mm 立杆）

安装杆： 光学安装杆，适于将采样区置WMO推荐的 1.5 米的位置

易折杆： 满足 ICAO 的推荐标准（一般将采样区置于 2.5 米处位置）

传感器尺寸： H 540mm×W640mm×D246mm(包括支架)

线缆长度： 5m

传感器重量： 约3Kg（取决安装系统）

电气参数

注： 低功率可以通过减少采样频率和远程控制加热器来实现。

可选择备用电池作为可选电源。

可使用电缆插头代替L线。

可以设置低电压停机模式以防止低压

工作导致设备故障。

供电电压： 7-30VDC（装配CS215 情况下，CS125供电为7-28VDC）

防结冰加热器

供电电压： 24V（直流或交流）

功率： 2×30 W，共计60W

防结露加热器

功率： 2×0.6 W，共计1.4W

接口参数

串行接口： RS232 或RS485

通讯速率： 1200 – 115,200 bps(默认速率：38,400bps)

警告输出： 2×(0 – 5)V 输出，32mA( Z大)

光学参数

镜头防污染探测电路以1 秒间隔对发射器和探测器镜头污染/ 尘土/ 雨雪堆积情况进行检测。传感器可配置校准级别为低，以应对正常的轻微视窗污染情况。光源稳定性控制可确保在温差变化较大以及传感器老化情况下光学系统的稳定。每秒刷新一次。

发射光频率： 850nm
