时域反射系统TDR200时域反射仪\SDM8X50同轴多路器\CS600系列TDR 探针美国CAMPBELL
测量
土壤体积含水量
土壤体积电导率
岩体变形
坡面稳定性
线缆完整度
水位检测
概述
Ca mpbell Scientific 时域反射系统用于J确测量土壤体积含水量、土壤体积电导率、岩S形变、边坡稳定性或用户自定义时域测量。全部系统包括1 台TDR200 时域反射、1 台Ca mpbellScientific 数据采集器、SDM8X50 同轴多路器、TDR 探针和PCTDR 软件。通常情况下,系统供电采用10 W 太阳能板和密封可充电电池。
优势与特点
操作简洁,低成本高性能的TDR200 时域反射仪,性能表现优于其它TDR 时域反射仪
兼容CR6,CR800,CR850,CR1000X,CR1000 和CR3000
无损、长期、原位土壤测量
可在2 秒内同时测量土壤水分、电导率或反射波形(250 个数据点)
Z多可测量512 支TDR 探针
使用PCTDR 软件进行系统设置,简单易行
在-40℃至55℃范围内均可使用

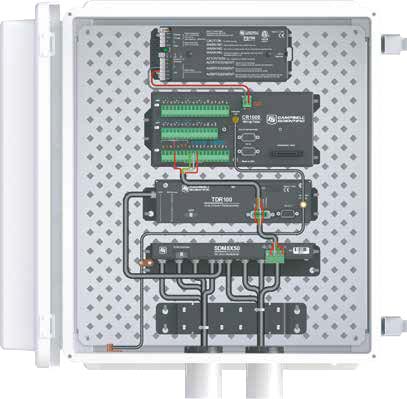

组件
12V 直流电源(以PS150 为例)
数据采集器(以CR1000 为例)
TDR200 时域反射仪
SDM8X50 8 通道50 欧姆固态同轴多路器
ENCTDR100 野外机箱
COAXTDR-L TDR 同轴电缆
5 芯电缆(pn 32559),TDR200 和ENCTDR100 附带;
CABLE5CBL 亦可
Z多可接入512 支三针式TDR 探针(下图为CS605)
定制系统
TDR200 系统可以完全Z由定制,用户可以根据项目需求进行配置,以下为相关组件:
TDR 探针
CS605—推荐用于常规土壤
( 土壤体积电导率≤ 1.4 dS/m) 和线缆长度≤ 15 m.
CS610—推荐用于常规土壤
( 土壤体积电导率≤ 1.4 dS/m) 和线缆长度≤ 25 m.
CS630—推荐用于高电导率的土壤
( 土壤体积电导率≤ 3.5 dS/m) 和线缆长度≤ 15 m.
CS635—推荐用于高电导率的土壤
( 土壤体积电导率≤ 3.5 dS/m) 和线缆长度 ≤ 25 m
CS640—推荐用于非常高电导率的土壤
( 土壤体积电导率≤ 5 dS/m) 和线缆长度 ≤ 15 m
CS645—推荐用于非常高电导率的土壤
( 土壤体积电导率≤ 5 dS/m) 和线缆长度 ≤ 25 m
多路器
系统使用3 层多路器可Z多测量512 支探针。D一层包括TDR200 和一个多路器。每个多路器Z多可连接8 根同轴线缆。同轴线缆可连接TDR 探针或下一层的多路器。SDM8X50 50 欧姆8 通道同轴多路器 — 由金属外壳防护的多路器电路板和一个单独的用于固定同轴线缆的应力消除支架组成。可安装在墙上或机箱背板上。如采购选项为-E,则包括一个10x12 in. 的机箱。
野外机箱
ENCTDR100 16x18 in. 机箱—可放置数据采集器、电源、TDR200、SDM8X50,设备之间的SDM 和同轴线缆也可放置在内。
通讯
可使用以太网、移动数据、光纤、RS-485、卫星和电话。
软件
PCTDR 3.0 — 用于TDR 和传感器设置、故障排查和程序生成。PCTDR 兼容Windows 10, 8, 7 和Vista。
LoggerNet — 支持远程通讯、数据采集器编程、
数据传输和数据处理等。
