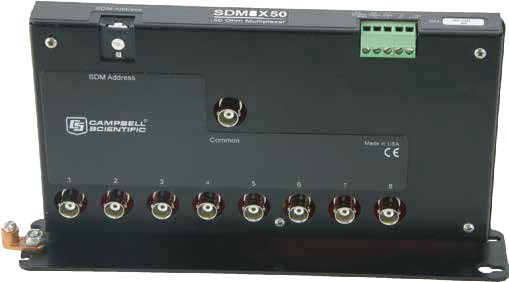

SDM8X50 TDR系统8通道50欧姆同轴多路器美国CAMPBELL

概述

SDM8X50 是一个用于Ca mpbell Scientific 时域反射系统中的8 通道50 欧姆同轴多路器。 其包含一个内置浪涌保护的多路器电路板( 含金属外壳) 和一个用于固定同轴电缆的应力X除支架。可安装在墙上或机箱背板上。

如采购选项为 -E， 则包括一个 25.4×30.4×11.4 cm的机箱和配件。除此之外，用户还可以选购其型号的机箱如：ENCTDR100、ENC12/14、 ENC14/16、ENC16/18 等。

优势与特点

C久耐用, 比SDMX50 多20 倍的操作次数

非闭锁继电器提供更好的浪涌保护

密封继电器，更稳定、不会形成绝缘膜

运行安静

组件

TDR 系统 8 通道, 50 欧姆, 同轴多路器

概述

SDM8X50 是一个用于Ca mpbell Scientific 时域反射

系统中的8 通道50 欧姆同轴多路器。 其包含一个

内置浪涌保护的多路器电路板( 含金属外壳) 和一个

用于固定同轴电缆的应力X除支架。可安装在墙上

或机箱背板上。

如采购选项为 -E， 则包括一个 25.4×30.4×11.4 cm

的机箱和配件。除此之外，用户还可以选购其型号

的机箱如：ENCTDR100、ENC12/14、 ENC14/16、

ENC16/18 等。

优势与特点

C久耐用, 比SDMX50 多20 倍的操作次数

非闭锁继电器提供更好的浪涌保护

密封继电器，更稳定、不会形成绝缘膜

运行安静

技术参数

运行温度范围：-40℃ -+55℃

多路器箱体尺寸：24.9×12.2×4.6 cm (9.8×4.8×1.8 in.)

上含固定件

应力X除支架尺寸：20.3×4.3×1.3 cm (8.0×1.7×0.5 in.)

重量：590 g

电源需求

输入电压：12 Vdc

静止电流损耗：<1 mA

切换电流损耗：~90 mA ( 所有同级多路器在1s 内同时切换)

继电器触点寿命：100×106 次操作(5V、10mA)

机箱（-E 选项）

外部尺寸：40.4×29.2×17.5 cm (15.9×11.5×6.9 in.)

上含固定件

内部尺寸：25.4×30.4×11.4 cm (10×12×4.5 in.)

重量：4.1 kg (9.0 lb)
