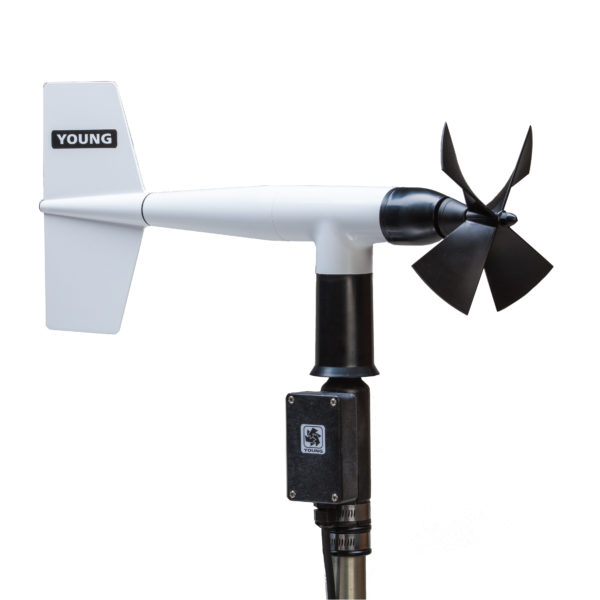

美国R.M.YOUNG 05103型机械式风速风向传感器

05103型风速风向传感器测量水平方向的风速和风向。Z初设计为海洋数据浮标使用。它坚固耐用、耐腐蚀、高精度、重量轻。腔体、鼻子、旋桨以及其他部件均为模压成型的U.V稳定塑料材料。旋桨和垂直转动部分均为不锈钢精M轴承。轴承一聚四F乙烯密封，采用了宽温度范围的油脂，以便在湿热环境下运行。

风速技术特性：

范围 0-100米/秒 (224 英里/小时)

传感 直径18CM 4叶片风桨, 一转29.4厘米风程

斜度 每转29.4厘米风程

距离常数 63%覆盖情况下, 2.7米(8.9英尺)

阈值 1.0米/秒 (2.2英里/小时)

转换器 固定线圈， 2K欧姆直流电阻

转换器输出 旋桨带动磁饼产生交流正弦波信号， 100转/分时,80毫伏Vp-p, 10000转/分时,8.0伏Vp-p

输出频率 每转三个周期, 每赫兹对应0.098米/秒

风向技术特性:

范围 机械360度， 电子355度（5度开角）

传感 平衡尾舵，38厘米转弯半径

阻尼系数 0.3

延迟距离 50%覆盖下1.3米（4.3英尺）

阈值 10度相应 1.1米、秒

自然阻尼波长 7.4米（24.3 英尺）

非阻尼波长 7.2米 (23.6英尺)

传感转换 精M导电塑料电位器，10K欧电阻（±20%） 0.25%线性，5千万次旋转，

40度一瓦，125 度0瓦

转换器激励电源 稳压直流,Z大15VDC

转换器输出

与加在电位器两端的电压成正比的模拟电压
