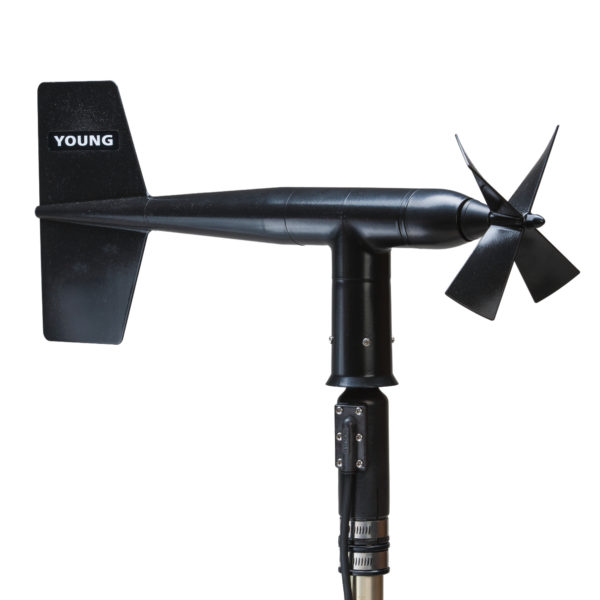

产品名称:美国R.M.YOUNG 05108-45HD高山型机械式风速风向传感器
产品描述:05108-45HD高山型风传感器结合了HD海洋型风传感器的装置和我们的通用高山型风传感器具有抗冰涂层的特征。HD利用超大J耐磨型陶瓷轴承,与通常不锈钢轴承相比,显著提高了的使用寿命。轴承一聚四F乙烯密封,采用了宽温度范围的油脂,以便在湿热环境下运行。除此之外,陶瓷轴承在很多恶劣环境中更耐磨,耐腐蚀。

美国R.M.YOUNG 05108-45HD高山型机械式风速风向传感器

05108-45HD高山型风传感器结合了HD海洋型风传感器的装置和我们的通用高山型风传感器具有抗冰涂层的特征。HD利用超大J耐磨型陶瓷轴承,与通常不锈钢轴承相比,显著提高了的使用寿命。轴承一聚四F乙烯密封,采用了宽温度范围的油脂,以便在湿热环境下运行。除此之外,陶瓷轴承在很多恶劣环境中更耐磨,耐腐蚀。

HD高山型风传感器也有一根大尺度螺旋桨轴,大螺距螺旋桨和锁紧螺母。 腔体、鼻子、旋桨以及其他部件均为模压成型的U.V稳定塑料材料。所有外罩的表层都被一种特殊的抗冰材质所涂盖,以便提高其在严峻的高山条件下的性能。

风速技术特性:

范围 0-100米/秒 (224 英里/小时)

传感 直径18CM 4叶片风桨, 一转29.4厘米风程

斜度 每转50厘米风程

距离常数 63%覆盖情况下, 2.7米(8.9英尺)

阈值 1.1米/秒 (2.2英里/小时)

转换器 固定线圈, 2K欧姆直流电阻

转换器输出 旋桨带动磁饼产生交流正弦波信号, 100转/分时,

80毫伏Vp-p, 10000转/分时,8.0伏Vp-p

输出频率 每转三个周期, 每赫兹对应0.166米/秒

风向技术特性:

范围 机械360度, 电子355度(5度开角)

传感 平衡尾舵,38厘米转弯半径

阻尼系数 0.25

延迟距离 50%覆盖下1.3米(4.3英尺)

阈值 10度,相应 1米/秒

自然阻尼波长 7.4米(24.3 英尺)

非阻尼波长 7.2米 (23.6英尺)

传感转换 精M导电塑料电位器,10K欧电阻(±20%)0.25% 线性,5千万次旋转,40度一瓦,125 度0瓦

转换器激励电源 稳压直流, Z大15VDC

转换器输出 与加在电位器两端的电压成正比的模拟电压

通用性:

操作温度 -50-+50°C(58至122°F)
