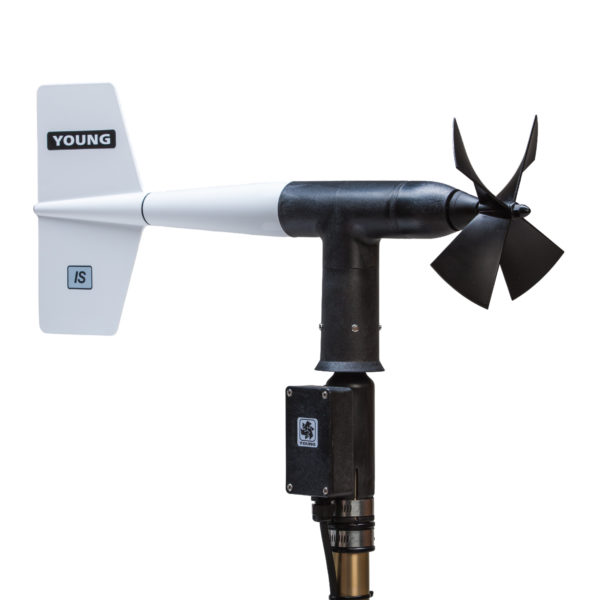

美国R.M.YOUNG 05501LM型机械式风速风向传感器

05501LM型风传感器IS 是十分A全型测风传感器，用以测量水平方向的风速和风向， 并转化为4-20毫安校准电流信号。每一信号分别来源于独L的2线电流环。该传感器可在很宽的环境温度范围下操作。传感器在A全可靠的保护下使用时，其A全性大大G善，实现了在暴露环境中的Y效操作和测量。在危险作业区，控制电压和电流大小， 以实现在充斥可燃性气体或非可燃混合物环境下的A全测量。

•在真实可靠的A全屏B下安装时，测风仪器IS 适用于Class 1, Division 1, Group A,B,C,D危险区。危险类别定义如下：

•Class I 适用于易燃气体或蒸汽场合， 此时存在或可能引起爆Z与不可燃混合物。

•Division 1 适用于危险的空气压缩区；在正常操作条件下，持续/断断续续/周期性工作。

•Group A 大气中含乙炔

•Group B 大气中含氢气，或等量危险的气体或蒸汽，比如工业气体

•Group D 大气中含汽油，乙炔，西力特，挥发油，丙烷，酒精，B酮，苯，漆用溶剂汽，或T然气

风速技术特性：

范围 0-60米/秒 (134 英里/小时)

阵风 100米/秒 (220英里/小时)

传感 直径18CM 4叶片风桨, 一转29.4

厘米风程

距离常数 63%覆盖情况下, 2.7米(8.9英尺)

阈值 1.0米/秒 (2.2英里/小时)

输出信号 50米/秒时,4-20毫安

电源需求 10-30VDC供电，Z大20毫安

风向技术特性:

范围 机械360度， 电子355度（5度开角）

传感 平衡尾舵，38厘米转弯半径

阻尼系数 0.3

延迟距离 50%覆盖下1.3米（4.3英尺）

阈值 10度相应 1.1米/秒

自然波长 7.4米（24.3 英尺）阻尼波长

7.2米 (23.6英尺)非阻尼波长

输出信号 4-20毫安对应0-360度

电源需求 10-30VDC供电，Z大20毫安

通用性:

环境温度 -50-+50°C （-58-122°F）

切实A全性 Class I, Division 1, Groups

A, B, C, D

在真实可靠的A全B蔽下安装

真实确认A全条件

Vm ax = 30V

Im ax = 100 mA

Ci = 0.01 uF

Li = 0.0 uH
