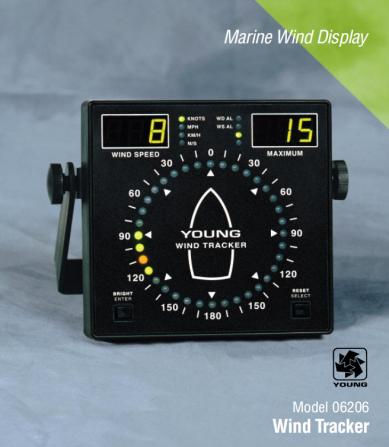

美国R.M.YOUNG 06206型风G踪显示器

06206型海洋型风G踪显示器是一便携型风速风向显示器。该款仪器具有采集显示测量风速和相对风向，并与 NMEA 兼容特性，适于在船舶上方便使用。

特性：

三位风速显示

三位Z大风速或风向显示

多种多色风向显示

带延迟的风向和风速警报

RS-485/NMEA 串行连接

标准的 0-5VDC 输出

显示亮度控制

4-20 毫安传感器输入

发光标志面板

预告：

仅供室内使用（有防风雨外壳可室外用）

操作温度范围为 0-50 摄氏度（0-122 华氏度），0-95%RH

推荐使用电源；12-30VDC，4.5W

连接传感器或为传感器维护时，请切断开电源

警报继电器Z大成在电源 24 VAC/ 30 VDC

规格说明

尺寸： 144 毫米(5.65 英寸) x 144 毫米 (5.65 英寸) x 36 毫米 (1.4 英寸)

控制板开孔： 138 毫米 (5.43 英寸) x 138 毫米 (5.43 英寸)

可配接的传感器:

Wind Monitor-SE

Wind Monitor

Wind Monitor-MA

Wind Monitor-JR

Wind Sentry

其他输入: 4-20 毫安

NMEA 串行输入/输出

$WIMWV,ddd,R,sss,u,A[CR][LF]

这里：

ddd 以度为单位的风向

sss 风速 (ss.s 表示 米/秒) u 单位 (N = knots, K =千米/小时,M = 米/秒, S = 英里/小时)

精Q度 : ±0.6% F.S.

显示分辨率:

风向: 10° 弧形显示 (36 点)

1° w/ dSP dIr selected

风速和Z大值：

1 Knot, 1 MPH, 1 千米/秒, 0.1 米/秒

电压输出:

风向范围: 0-5VDC 0-360°

风速范围: (取决于所选单位) 0-5 VDC 0-100 Knots

0-100 MPH

0-200 千米/小时

0-50 米/秒

继电器: 未锁定

通常风速风向都是闭合状态。

触点 5 A

2A 导电时 @ 24 VAC, 30 VDC.

输入电源: 12-30 VDC, 4.5 W

重量: 不含交流电转换器，为 1.0 磅 (.45 千克)
