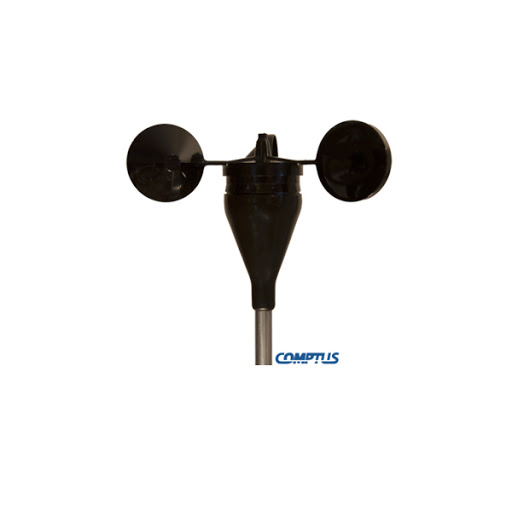

美国CAMPBELL CS75-101 \CS75-104美国comptus A75-104\A75-101风杯风速仪

应用范围

环境领域科学研究

建筑物风效应的工程研究

新的或现存的风力预警装置的控制风向标风资源评估， 风功率预测

特性

回路供电((575-101)或自供电((575-104, 自包含交流电机）

简单，优美的工程设计

防尘，防水，改进的特娠龙轴承系统

采用防腐蚀材料

技术参数：

精度：

2-10 MPH: 士1 MPH

11 - 55 MPH: 土0.2 MPH

56 - 200 MPH: 读数的土5%

阔值:

启动风速： 0.75 m/s (1.75 M.P.H.)

距离常数：3.0 m (10 ft, 63%恢复）

材质：

转子及外壳主体均是一体注塑成型， 采用黑色聚碳酸酣(Lexan)

轴承采用Q面强化的皱铜合金

改进的特撒龙材料增加耐受力， 自动润滑

重量：

0.1 kg (0.2 lb.)

尺寸：

风杯圆锥横截面直径：51MM（2in)

转子扫描横截面直径：190MM(7.5in)

总高度：51MM

转动惯量=68x10-6 S-ft2

电气指标：

CS75-101

干簧管

Z大电压： lOVDC

Z大电流： lO mA

寿命：10^9循环

输出信号：接触开关频率与风速线性相关。风速为102.5 MPH时为120次／分。

CS75-104:

单线圈， 输出为低压交流脉冲， 与风速线性相关：

60Hz=102 mph

电压： 2.0VAC@60循环

环境指标：

工作温度： -55-60 °C (-67到150°F)

工作湿度： 0-100% RH 阵风Z大承受风速： 214MPH

寿命： 正常条件下3-5年
