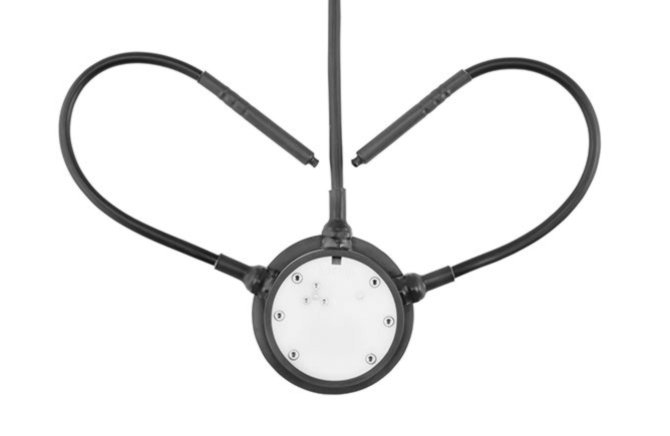

德国LUFFT IRS31Pro-UMB嵌入式道路传感器
被动式道路传感器 IRS31Pro-UMB 齐平安装在道路上。两部分外壳设计允许随时拆卸组合传感器/电子单元以进行维护或校准。记录以下变量:路面温度,水膜高度可达4毫米,不同除冰材料(NaCl,MgCl,CaCl)的冻结温度,道路状况(干/湿/湿/雪,盐湿,盐湿),摩擦(抓地力),冰百分比。可选:2 种额外的深 度温度,例如 5 cm 和 30 cm。测量数据以标准协议(Lufft UMB协议)的形式可用于进一步处理。
测量参数:路面温度、水膜高度可达4mm、不同除冰材料(NaCl、MgCl、CaCl)的冻结温度、路况(干/湿/湿/冰或雪/湿盐/湿盐/湿盐)、摩擦、冰百分比、2个附加深 度传感器
测量技术:电导率测量(冰百分比),雷达测量(水膜),NTC(路面温度)
产品亮点:两部分外壳设计允许轻松维护/重新校准,低能耗允许太阳能运行,雷达原理测量水膜
接口:RS485, SDI-12, 模拟输出
测量参数
路况 干燥/潮湿/潮湿/用盐湿润/用盐湿/用冰,雪,霜
采样率 10 ...60 秒
路面温度和地下温度
原则 断续器
测量范围 -40 ...80 °C
准确性 ±0.1°C20°C),否则±0.2°C
分辨率 0.02°C (-20...+20),否则为 0.1
冰点
测量范围 -40 ...0 °C
准确性 ±0.5 °C (0 ... -2.5 °C),否则±平均值的20%(含除冰剂NaCI)
分辨率 0.1
水膜高度
原则 雷达
测量范围 0 ...4000微米
准确性 200 μm <3 mm,否则 +/-30%
分辨率 10微米
摩擦(抓地力)
测量范围 [滑溜溜的...干燥] 0 ...1
冰百分比
测量范围 0 ...100 %
分辨率 0,10%
通信
标准接口(输出) RS485 或 SDI-12,2 线,半双泡
波特率 1200, 2400, 9600, 19200, 38400
通信协议 UMB, SDI-12
连接器 电缆电线 0.5 mm²
电气参数
电源 9-14 VDC,标称 12V
功耗(典型值)
防护等级 III (SELV)
操作条件
工作温度 -40 ...80 °C
环境储存温度 -40 ...70 °C
相对湿度(环境湿度) 0 ...100 %
相对湿度存储 0 ...95 % (非冷凝)
工作高度 -500 ... +3000 米
A全与合规
防护等级外壳 防护等级 IP68
电气A全 EN 61010-1:2011-07
电磁一致性 IEC 61326 – 1:2012
认证 CE, FCC
表面状况标准 EN 15518-3:2011 关于 CEN/TS 15518-4:2013 的测试
物理的
尺寸 直径120毫米,高50毫米
重量 约 800 g(不含电缆和外部温度传感器)
