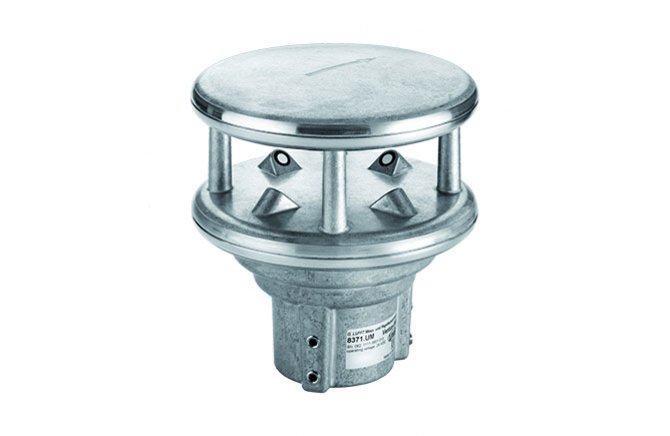

德国LUFFT VENTUS-UMB 超 声 波风传感器

精Q的风传感器使用运行时间差分法来确定风速和风向。它提供瞬时值、矢量和标量均值、Z大阵风和风向、Z大/Z小值和虚拟温度的输出。通过串行或模拟接口输出的数据为市售的水文气象数据记录仪和PLC系统提供了Lufft Ventus的兼容性。自动加热器即使在恶劣的环境条件下也能确保可靠运行。

测量参数：风速、风向、虚拟温度、气压

测量技术：超声

产品亮点：防鸟结构风力检测，免维护测量，适用于恶劣环境条件，无冰运行，抗振动和耐海水，接口兼容

接口：SDI-12，RS-485，支持协议二进制，ASCII，NMEA，Modbus和模拟输出

常规

尺寸 直径约150毫米，高度约170毫米

重量 约 1.62 千克

允许的环境温度 -40...60 °C

加热：24 VDC / 240 伏安 （140 伏安 + 100 伏安）

Z多 32 台设备

工作电压电子元件 12 - 24 VDC / 1.9 VA，无加热

电气连接 8 J插头

外壳材料 铝，耐海水

保护类型 防护等级 IP68

杆径 50 毫米/2 英寸

工厂证书 是的

数字数据输出

接口 RS485 半/全双工，隔离式

波特率 1200 - 57600

测量速率瞬时值 250 毫秒;1 - 10 秒

测量速率平均值（算术、矢量）、Z小值、Z大值 1...10 分钟

地位 发热、传感器故障

数据输出模拟

数据输出模拟 仅半双工模式

输出信号 0...20 mA，4...20 mA，0...10 V，2...10 V，

2...2，000 频率（瞬时、平均值、Z小值、Z大值）

负荷 Z大 500 欧姆

分辨率 16 位

刺耳测试 符合 IEC 60945 标准

腐蚀测试 根据 MIL-STD-810 方法 509.3

无冰测试 根据 MIL-STD-810F 方法 521.2

IA-T 高加速寿命测试

Z大工作高度 3500米

风向

原则 超声

测量范围 0...359.9 °

单位 °

准确性 ±2° 有 效值 >1.0 m/s

分辨率 0.1 °

风速

原则 超声

测量范围 0...90 米/秒

单位 米/秒

准确性 ±0.2 m/s 或读数的±2 % RMS（以较大者为准）， 否则 ±5 %

分辨率 0.1 米/秒

虚拟温度

原则 超声

测量范围 -50...70 °C

单位 °摄氏度

准确性 ±2.0 °C（无加热器，无阳光照射或风> 4 m/s）

分辨率 0.1 °摄氏度

气压

原则 微机电系统容性

测量范围 300...1200 百帕

单位 百帕

准确性 ±1.5百帕

分辨率 0.1 百帕
