德国LUFFT VENTUS-X-UMB 超 声 波风传感器带扩展加热功能
精Q的风传感器使用运行时间差分法来确定风速和风向。它提供瞬时值、矢量和标量均值、Z大阵风和风向、Z大/Z小值和虚拟温度的输出。通过串行或模拟接口输出的数据为市售的水文气象数据记录仪和PLC系统提供了Lufft Ventus的兼容性。自动加热器即使在非常恶劣的环境条件下也能确保可靠运行。
测量参数:风速、风向、虚拟温度、气压
测量技术:超声

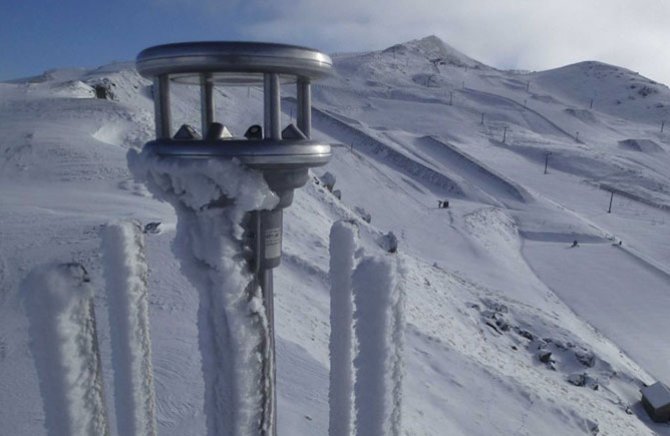

产品亮点:由于增加了传感器加热器,可在恶劣冰冻条件下无冰运行,免维护测量,适用于J端环境条件,抗振动和耐海水,兼容接口
接口:SDI-12、RS-485、各种 RS-485 协议、模拟输出
常规
尺寸 直径约150毫米,高度约170毫米
重量 约 1.62 千克
允许的环境温度 -40 ...60 °C
带暖气 24 VDC / 240 伏安 (140 伏安 + 100 伏安)
巴士运营 Z多 32 台设备
工作电压电子元件 12 - 24 VDC / 1.2 VA,无加热
电气连接 8 J插头
外壳材料 铝,耐海水
保护类型 防护等级 IP68
杆径 50 毫米/2 英寸
工厂证书 是的
数字数据输出
接口 RS485 半/全双工,隔离式
波特率 1200 - 57600
测量速率瞬时值 1 - 10 秒
测量平均值(算术、矢量)、Z小值、Z大值 1...10 分钟
地位 发热、传感器故障
数据输出模拟
数据输出模拟 仅半双工模式
输出信号 0 ...20 毫安, 4 ...20 毫安, 0 ...10 V, 2 ...10 V,
2 ...2,000 频率(瞬时、平均值、Z小值、Z大值)
负荷 Z大 500 欧姆
分辨率 16 位
刺耳测试 符合 IEC 60945 标准
腐蚀测试 根据 MIL-STD-810 方法 509.3
无冰测试 根据 MIL-STD-810F 方法 521.2
IA-T 高加速寿命测试
Z大工作高度 3500米
风向
原则 超声
测量范围 0 ...359.9 °
单位 °
准确性 ±2° 有 效值 >1.0 m/s
分辨率 0.1 °
风速
原则 超声
测量范围 0 ...90 米/秒
单位 米/秒
准确性 ±0.2 m/s 或读数的±2 % RMS(以较大者为准), 否则 ±5 %
分辨率 0.1 米/秒
虚拟温度
原则 超声
测量范围 -50 ...70 °C
单位 °摄氏度
准确性 ±2.0 °C(无加热器,无阳光照射或风> 4 m/s)
分辨率 0.1 °摄氏度
气压
原则 微机电系统容性
测量范围 300 ...1200 百帕
单位 百帕
准确性 ±1.5百帕
分辨率 0.1 百帕
