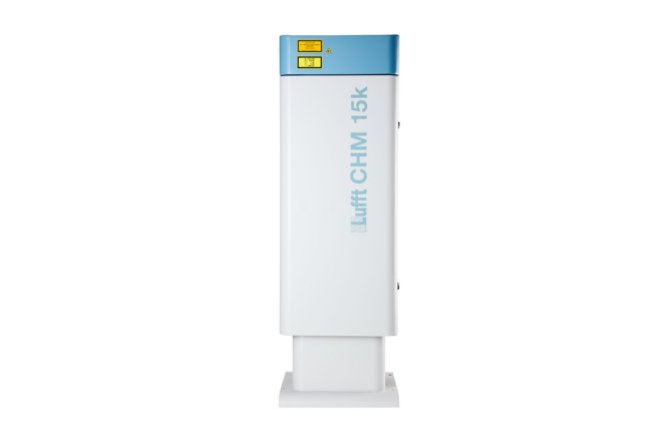

德国LUFFT CHM 15k “NIMBUS”激光雷达的云高度传感器/高度计

Lufft CHM 15k 具有双壁外壳，并集成了风扇和自动加热系统。因此，它提供可靠的保护，防止雾化，沉淀，冻结或过热。

高灵敏度带来精Q结果！

通过使用长寿命激光源、窄带宽滤光片和高灵敏度光电探测器，确保在白天或晚上的任何时间获得可靠和准确的结果。

测量参数：气溶胶反向散射剖面图，云底高度，云穿透深 度，气溶胶层高度，云层覆盖，垂直能见度，天空状况指数

测量技术：光学（激光雷达）

产品亮点：测量范围可达 15 km（50，000 英尺），优化了多个云层的检测，简单的人眼A全操作，易于维护的模块化设备设计，各种数据报文，包括原始数据

接口：RS485， 局域网， RS232 调制解调器 V.21， V22

测量原理 激光雷达（光学，飞行时间）

测量参数

描述 气溶胶反向散射曲线

范围 5 ...15，000 米 （16 ...50.000 英尺）

时间分辨率 2 ...600 秒

范围分辨率 5、10、15 米

质量和辅助值 外部和内部温度、窗口状态、激光器状态、接S器状态

目标参数

以图层为单位给出的数量 云底高度 （CBH）、云穿透深 度 （CPD）、气溶胶层高度 （ALH）

层数 1 - 9层（可编程）;

3 层预设

针对硬目标的距离测量精度 ±5 米（±16 英尺）或 ±0.2%，以较大者为准

额外数量 八度云量 （WMO 2700）， 垂直能见度（米）， 天空状况指数

通信

标准接口 RS485 （ASCII 通信）

局域网 （Web-Inter f a ce， （S-）FTP， NetTools）

可选接口 DSL 调制解调器，RS232 用于服务

电气参数

电源 230 伏交流电或 115 伏交流电，±10 %

功耗 250 瓦（标准）

800 瓦（Z大加热模式下）

UPS 功能（可选） 用于电子设备的内部备用电池 >1 小时

激光光学参数

光源 Nd：YAG固态激光器

波长 1064海里

脉冲能 量 7 μJ

脉冲重复频率 5 - 7千赫

过滤器带宽 1海里

视野接S器 0.45 mrad

操作A全

环境合规 ISO 10109 - 11

激光防护等级 1M， IEC 60825-1：2014;符合 21 CFR 1040.10 标准，但根据 2007 年 6 月 24 日第 50 号激光通知的偏差除外

防护等级外壳 防护等级 IP65

电气A全 EN 61326 - 1 B 类

认证 CE

115 VAC 版本与 FCC/CSA 兼容

国际标准 符合国际民航组织易碎性要求

操作条件

温度范围 -40°C以上

相对湿度 0 ...100 %

风 55 米/秒

物理的

尺寸 500 x 500 x 1550 毫米

重量 70 公斤（含包装为 130 公斤）
