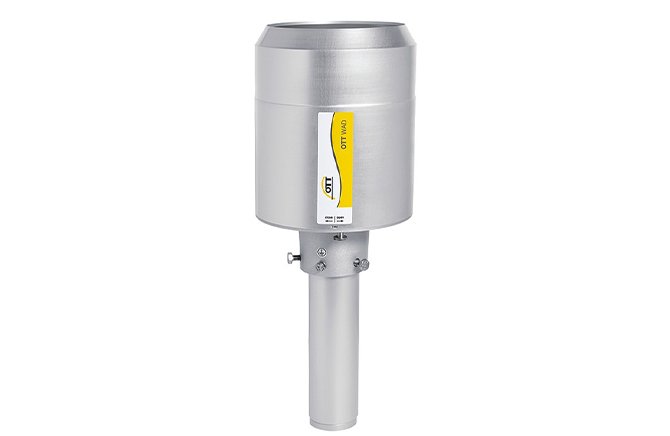

OTT WAD 200/314称重雨量计

OTT WAD 200/314 结合了自卸和称重系统的优点，专为亚R带和热带气候而设计。降水计的高灵敏度测量原理符合WMO指南的要求，并实时提供0.001至720 mm /h范围内液体降水量和强度的准确测量值。通常规定的年度校准可以在参考砝码的帮助下进行，因此比使用水量的通常校准程序更准确。

测量参数：降水强度和数量实时从 0.001 到 720 mm/h

测量技术：1

产品亮点：连续和一致的降雨监测技术，根据WMO指南8号提供累积数据输出

接口：SDI-12 / RS-485，脉冲，模拟输出

一般数据

传感器类型 称量降水量计

传感器元件 气密密封称重传感器

降水类型 液

采集区域 200 平方厘米 / 314 平方厘米

能力 0.2 mm 铲斗，自排空

测量范围

量 无X制 （0.005 ...∞毫米）

强度 0 ...10 毫米/分钟或 6 毫米/小时

分辨率

量 0.001 毫米

强度 0.001 毫米/分钟或 0.001 毫米/小时

准确性

量 ±0.1 毫米或 ±2 %

强度 ±0.1毫米/分钟或;±6 毫米/小时 od ±2 %

电气参数

电子学 9.8 至 32VDC / 160 mW （SDI-12 和脉冲输出）

接口

无线充电 配置/服务模式

串行接口 SDI-12 或 RS485 2 线制

波特率 1200 （SDI-12）;2400 至 19200 波特 （RS-485）

脉冲输出 0.01 / 0.1 / 0.2 / 0.5 / 1.0 毫米

状态输出 下雨是/否

模拟输出 0/4 ...20 mA 或 0 ...2/5 V

数据输出

实时 （RT） 强度和累积降水

地位 操作模式，硬件

输出间隔 1分钟（强度）;1 至 60 分钟

输出格式 SDI-12 V1.3：公制和英制单位;RS-485（电流隔离）：ASCII.TXT和MODBUS

尺寸和重量

尺寸（直径 x 高） WAD 200： 292 x 190 mm;WAD 314： 311 x 256 毫米

重量 WAD 200： 约2，5公斤;WAD 314：约 4.0 千克

材料

环、漏斗、板材 铝合金

称重传感器 不锈钢

桶 整体

安装/安装 Ø 2/ 60毫米

环境条件

工作温度 0 ... +70 °C

存储温度 -50 ... +70 °C

环境相对湿度 0 ...100% 相对湿度

防护等级 称重传感器： IP 67 / 仪器： IP 64

风速生存 60 米/秒

电磁兼容/电磁干扰和规范

电压 EN 61000-4-2/-4/-5/-6/-11 5级（4 kV），集成用于电源和接口电缆

电磁兼容/电磁干扰 EN 61000-4-3，符合 CE 标准

RoHS 2011/65/欧盟

规范 WMO-No 8， VDI 3786 Bl. 7
