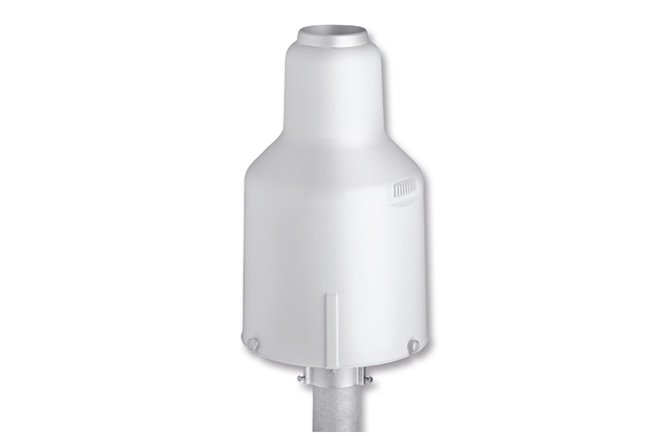

OTT Pluvio² L 称重雨量计

OTT Pluvio² L 是一款Q天候降水量计，采用基于重量的技术来测量雨、雪和冰雹的数量和强度。OTT Pluvio² L与气象服务部门共同开发，采用高精度称重传感器和算法来补偿风、温度和蒸发，确保随时间推移进行Z高精度的降水测量。

测量参数：累积降水量、降水强度、桶数实时和非实时

测量技术：12

产品亮点：不带移动部件的Q天候降水量计，符合WMO第8号指南

接口：SDI-12 / RS-485，脉冲

可记录降水量 液体、固体和混合

采集区域 200 平方厘米 / 400 平方厘米

可记录的降水量 1500 毫米 / 750 毫米

测量方法 称重测量方法

传感器元件 密封称重传感器

测量范围

降水 0 ...50 毫米/分钟或 0 ...3000 毫米/小时

60 分钟收集时间时的累积降水阈值 0.05 毫米/小时

降水强度阈值 0.1 毫米/分钟或 6 毫米/小时

精度（在 -25 ... +45 °C 时）

量 ±0.1 mm 或测量值的 ±1 %

强度 ±0.1 毫米/分钟，±6 毫米/小时或测量值的 ±1 %

分辨率

SDI-12 和 RS-485 接口 0.01 毫米、0.01 毫米/分钟或毫米/小时

脉冲输出 0.05/0.1/0.2 毫米

测量间隔

强度输出间隔 1 分钟

查询间隔 1 分钟 ...60 分钟

输出延迟

实时 （RT） < 1 分钟

非实时 （NRT） 5 分钟

输出数据

测量输出 强度 RT、量 RT/NRT、NRT 量、

总 NRT 量、

桶含量 RT 和 NRT、温度称重传感器

状态输出 OTT Pluvio² L 状态，

加热状态（如果存在）

接口

数字接口 SDI-12 V1.3、

RS-485 2 线或 4 线（SDI-12 协议和 ASCII）

数字输出 （2/5 Hz） 脉冲： 0.05/0.1/0.2 mm （可调）

状态： 0 ...120 脉冲/分钟

无线充电 USB 2.0（用于服务模式）

电气数据

电源 5.5 ...28 VDC，通常为 12 VDC

电流消耗 典型值 9.2 mA @12 V（无加热）

功耗 ≤ 110 mW（不加热）

环形加热，可选

电源 12 ...28 VDC，典型值 12/24 VDC

电流消耗 Puvio² L 200： 典型值 2.1 A;Z大 2.2 A

Puvio² L 400： 典型值 4.2 A;Z大 4.4 A

功耗

Pluvio² L  200： Z大 50 W @ 24 VDC;

12 VDC 时Z大 12.5 W

Pluvio² L  400 Z大 100 瓦 @ 24 VDC;

12 VDC 时Z大 25 瓦

操作模式 禁用、连续启用、

在指定温度范围内连续启用、

美国 NWS 标准（时间控制）、

降水时启用（运行后可调节时间）

尺寸和重量

冥王龙长 200 （直径 x 高） 450 毫米 x 752 毫米

普鲁维奥² 升 400 （直径 x 高） 450 毫米 x 677 毫米

基座 （Ø） 4''

重量（桶空） 16 千克 / 16.6 千克

材料

底板 不锈钢/铝

收集存储桶 聚乙烯

铲斗支撑、管道壳体 抗 紫 外线

环境条件

工作温度 - 40 °C以上

温度、储存 -50 ... +70 °C

相对湿度 0 ...100 % （非冷凝）

保护

外壳（封闭式） 防护等级 IP65

外壳（开F式） 防护等级 IP63

称重传感器 IP68，耐盐雾

标准 EMV： 2004/108/EG;EN 61326-1：2013
