Warden 在线式TDR土壤水分测量系统

Warden是一款在线式TDR（时域反射）土壤湿度、温度和电导率测量系统。Z小巧的内部数据记录仪，包含8个通道，可在实验室和野外使用。微型传感器采用TDR原理，探针分析高频约为1.5GHz的脉冲。特殊的传感器形体设计具有低导热性，避免了寄生植物“热桥”效应对传感器附近土壤水分分布的影响。可以方便地与互联网连接，实现云数据存储、远程数据访问、内部时钟的配置和同步。

技术原理

时域反射（Time Dom ain Reflect o metry，TDR）Z

主要特点

Z小巧的数据采集器可扩展到16个

采用TDR原理1.5GHz高频脉冲

同步测量土壤温度、湿度和盐度

无需特殊维护

工作模式和睡眠模式下的超低功耗

技术参数

Warden 数据采集器

通道 8 通道，Z多可连接16个Warden单元

校准 每个TDR通道和TDR传感器都可以单独校准

供电 6 -15 V DC

工作温度 -10 到 85℃

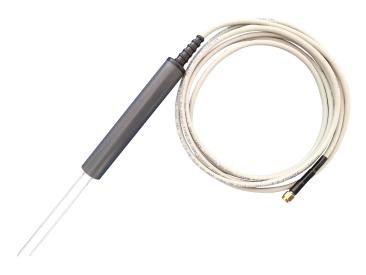

TDR-001 土壤湿度传感器 和 TDR-002 土壤湿度、温度、电导率传感器

精度 土壤湿度 ±2%，电导率±10 %, 温度 0.5℃

传感器 两根直径2 mm，间距16 mm，长100 mm的不锈钢平行探针

测量区域 直径约为5厘米，高度为11厘米的圆柱体

传感器本体 PVC管，外径2厘米，长度可选（15厘米至150厘米或更长），取决于传感器安装的S度

线缆长度 从传感器到终端连接器的距离为1.5到9米

TDR-003 实验室用土壤湿度和盐分微型探针

安装孔 公制螺纹直径8mm，高3.3mm

传感器 两根长53mm,直径为0.8mm，间距为5mm的不锈钢平行探针

测量区域 直径约为5毫米，高度约为60毫米的圆筒

线缆长度 从传感器到终端连接器（或多路数采）的距离为2米

TDR-004 实验室用迷你型土壤张力计

压力膜 长15毫米，直径3毫米陶瓷杯，

漂移 20mbar/月，相对误差：15%，分辨率：1mbar

线缆长度 2m

安装孔 直径8mm

TDR-005 实验室用土壤温度传感器

量程 -20°C到 +60°C

分辨率 0.01°C

J对误差 不超过±1°C或单独校准时±0.1°C

线缆长度 2m

安装孔 直径8 mm，螺纹为8/1.5 mm

土柱金属筒（用于放置土柱样品和安装传感器）

规格 筒壁厚2.75mm，高100mm，内径55mm

特点 筒壁分布有传感器安装孔，用于安装LP/ms和LP/p传感器。安装孔螺旋分布，尽可能减少传感器之间的影响
