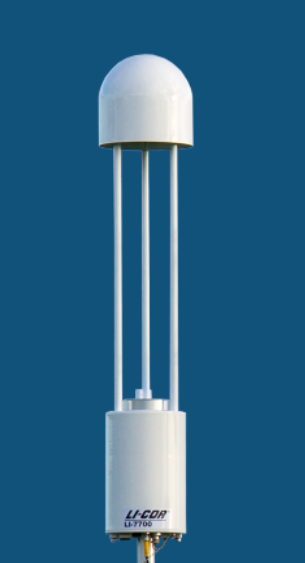

LI-COR LI-7700系列开路甲烷分析仪 CH4

LI-7700 专为涡流协方差通量测量而设计，用于评估陆地景观的甲烷排放。它在要求苛刻的现场部署中提供低维护的长期运行。

低功耗：标称功耗为 8 瓦，非常适合与偏远地区的太阳能电源配合使用。

改进的光学元件和温度控制可提高长期稳定性并减少漂移 ，即使仪器一次清洁数周也是如此。

记录完整的涡流协方差数据集，包括来自声波风速计的风速测量值，以及来自 LI-COR 生物气象系统的支持气象、辐射和土壤数据。

加热反射镜可减少光学元件上的冷凝，从而防止在潮湿条件下丢失数据。

与LI-COR涡流协方差系统集成

LI-7700 可轻松与 LI-COR 涡流协方差系统集成，无需任何额外组件。使用G P S时钟和精Q时间协议（PTP），甲烷数据与风速和其他测量值同步，精度为亚微秒级。甲烷通量与助焊剂同时在 Sm a rtFlux® 系统上计算。 CO2 H2O

对于其他应用，LI-7700 可与可选的 LI-7550 分析仪接口单元一起订购，该接口单元提供模拟、RS-232 串行和 SDM 数据输出以及其他功能。

LI-7700是用于涡流协方差系统现场部署的开路甲烷分析仪，其创新技术可确保在Z苛刻的环境中实现高性能、低维护运行。作为技术奇迹，LI-7700可在各种温度和压力波动下保持G精度。LI-7700 每秒可进行 40 次测量。

波长调制光谱

LI-7700光源是一种单模可调谐近红外激光器，可在环境温度下工作。使用波长调制光谱（WMS），激光以高分辨率扫描甲烷的单一吸收特征。波长在亚MHz频率下在整个吸收带上进行调制。LI-7700以两倍的调制频率解调产生的信号。它将解调信号与参考信号形状进行比较，以确定CH4浓度。

压力和温度引起的线形状和群体分布的变化，以及激光功率和反射镜反射率的变化，都使用计算拟合算法进行补偿。这确保了在很宽的压力和温度条件下测量保持准确。

频率响应

光谱和共光谱分析是评估涡动协方差磁通量系统性能的强大工具，更具体地说，是声波风速计和气体分析仪的性能。如下图所示，LI-7700的归一化功率谱遵循理论曲线，表明LI-7700具有足够的分辨率和响应时间，可用于涡流协方差磁通量测量。

零通量测试：集成平均每小时通量，内布拉斯加州

以下数据来自零通量位点的甲烷涡流协方差通量系统。在该地点进行的几年内基于腔室的土壤甲烷排放测量显示没有甲烷排放。

规格

LI-7700规格

分辨率（RMS噪声）。5 ppb @ 10 Hz and 2000 ppb CH4

测量范围。0至25 ppm @ -25 °C，0至40 ppm @ 25 °C

数据通信。以太网（Z高40赫兹）

检测方法。波长调制光谱学2f检测

线性度。读数的1%以内

工作压力范围。50至110千帕

输出带宽：高达20赫兹

操作温度范围：-25 至 50 °C

电源要求。10.5 至 30 VDC

功率消耗：标称8W，清洁周期内16W

尺寸。

传感器。直径14.33厘米（5.64英寸），高度82.8厘米（32.6英寸）。

光路：0.5米物理路径（1.65英尺），30米测量路径（98.4英尺）

重量：5.2公斤（11.5磅）。

用户界面。基于Windows®的软件通过以太网连接支持所有设置、配置和校准功能

7700-101镜子清洁器规格

泵的工作温度范围：-10 °C至50 °C

重量：3.2 kg (7 lbs)

尺寸。44.5 × 32.8 × 15 cm (17.5 × 12.9 × 6 英寸)

流体容量：4升（1.1美加仑）。

LI-7550规格

数据存储。可移动的USB存储设备。提供16千兆字节（可通过用户提供的工业级USB闪存驱动器扩展）。

数据通信。

以太网：Z高40赫兹

测量用同步设备（SDM）：高达33.3 Hz

RS-232：57,600波特，每秒Z多20条记录。

DAC：0-5 V，40 Hz

带宽：高达20赫兹

输入。以太网，4个模拟输入，差分±5 V，16位

操作温度范围：-25°到50°C

电源要求。10.5 至 30 VDC

电源消耗。10 W 标称值

尺寸。35 × 30 × 15 厘米（13.8 × 12 × 6 英寸）外部尺寸

重量：4.4 kg (10 lbs)

.
