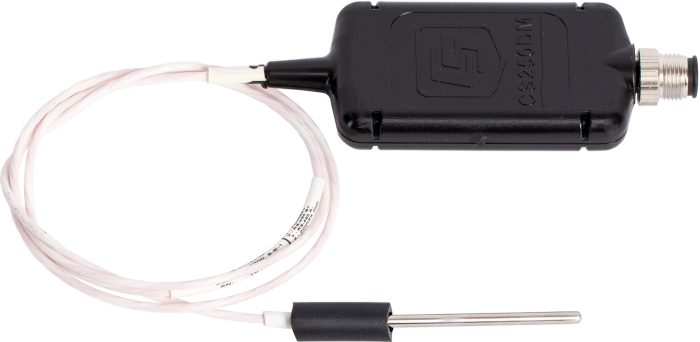

CS250DM空气温度传感器Pt-1000 A级带数字Modbus RS-485输出的空气温度传感器

概览

CS250DM是一款Pt-1000 A级空气温度传感器，用于温度梯度和稳定性分析。该传感器可提供准确和J确的空气温度数据，是IEC 61724 A级太阳能监测应用和Delta温度（ΔT）计算的必要条件。它还包括一个数字Modbus RS-485输出，确保长电缆的数据质量。

优势与特点

高精度和准确度

超过IEC 61724-1标准的环境空气温度测量。

超过EPA的ΔT测量标准

数字化Modbus RS-485输出，确保长电缆的数据质量

噪声保护和隔离符合IEC 4级标准

每个传感器都有NIST可追溯的序列化校准证书

产品规格

测量不确定性 ±0.3°C

元件阀杆材料为316L不锈钢护套

浪涌保护 1200 V 隔离

电源电压 5 至 30 Vdc

功率消耗 15 mA

温度系数 TCR = 3850 ppm/K

阀杆直径 0.32 cm (0.125 in.)

阀杆总长度 6.35 cm (2.5 in>0

传感器尺寸 17.15 x 11.13 x 6.05 cm（6.75 x 4.38 x 2.38 in.）

传感器重量 90.7 g (0.2 lb)

感应元件

1000欧姆A类铂金（Pt 1000）。

精度 ±(0.15 + 0.002T)°C

长期稳定性 400°C下1000小时后Z大Ro漂移=0.04%。

测量温度范围 -75° 至 +250°C

时间常数 5米/秒的风中15秒

通讯

协议 Modbus RTU协议（通过RS-485）。

格式 8个数据位，1个停止位，默认为偶数位（用户可配置）

波特率默认为19,200 bps（用户可配置）

Modbus ID 默认为序列号的Z后两位数字（用户可配置）。

电缆(传感器头到DM板)

电线尺寸和类型 24 AWG（7/32,RT38）铜线

绝缘类型PFA绝缘（特F隆®）。

绝缘等级 -75°至+250°C

护套 薄的PFA护套整体

芯数 3

物理特性 良好的耐磨性和防潮性

总直径 2.1 mm (0.08 in.)

电缆（DM板至PT）

电线尺寸和类型 24 AWG（7/32）镀锡铜线

绝缘类型 PVC

ul awm 10012 1000v 105°C

填充物 根据统一圆形结构的需要，采用纤维化聚丙烯。

排出物 24 AWG (7/32) 镀锡铜（电缆，接触箔）。

屏B铝/Mylar（100%覆盖，Z小重叠25%，铝箔朝内）。

标称线径0.61毫米（0.024英寸）。
