CS241DM Pt-1000 A类光伏板(PV)模块背面温度传感器数字Modbus RS-485输出
概览
CS241DM 是一种可表面安装的模块背面温度传感器,具有专为双面光伏 (PV) 模块性能评估和污染而设计的功能。传感器头经过重新设计,安装更方便。测量性能得到了改进,占用空间更小,经过优化以减少模块背面阴影并消 除表面冷Q。其他改进包括更大的传感器与模块的粘合/粘附力以及具有更高额定温度的更细的 Teflon 电缆。为了满足性能验证的要求,每台 CS241DM 都配备了 NIST 可追溯的序列化校准证书。
这款智能传感器是 CS241 Pt-1000 A 类模块背面温度传感器的数字 Modbus 版本。
优势与特点
数字 Modbus 输出
重新设计以实现双面光伏组件的Z佳性能
易于安装,具有Z大的传感器与模块的粘合强度和更小的外形
每个传感器都提供 NIST 可追溯的序列化校准证书
符合或超过 IEC 61724 A 类性能规范
精M Pt-1000 A 类传感元件
符合 IEC 60751、DIN EN 60751(根据 IEC 751)
IP68 等级,使传感器适用于浮动光伏阵列
纤薄的设计可Z大限度地减少传感器对双面的影响(小于全尺寸电池面积的 2%)
导热系数大于 600 W/(m2*K)
Z大的传感器到模块粘合
耐高温至 150°C
使用 24 位 A/D 和精M电阻进行内部四线测量,以提高测量精度
快速传感器头连接,便于安装和更换
产品规格
测量不确定度 ±0.3°C
浪涌保护 1200 V 隔离
电源电压 5 至 30 Vdc
功耗 15 mA
工作温度范围 -40° 至 +150°C
运输尺寸 17.15 x 11.13 x 6.05 厘米(6.75 x 4.38 x 2.38 英寸)
装运重量 90.7 克(0.2 磅)
传感器
传感器精度 1000 ohm A 类铂传感元件 (Pt-1000)
A 类 PRT 精度 ±(0.15 + 0.002T)°C
温度系数 TCR = 3850 ppm/K
长期稳定性 Z大 Ro 漂移 0.04%(在 400°C 下 1000 小时后)
磁盘材料 阳J氧化铝
磁盘直径 2.54 厘米(1.0 英寸)
高度 0.419 厘米(0.165 英寸)
重量 ~27 g (0.06 lb),带连接器和 1 m (3 ft) 电缆
IP 等级 IP68 等级(自我认证):1 m 浸没 90 分钟
符合 IEC 60751、DIN EN 60751、工业设计(IEC 4 级)(根据 IEC 751)的行业认证
通讯
协议 Modbus RTU 协议(通过 RS-485)
格式化 8 个数据位,1 个停止位,默认为偶校验(用户可配置)
波特率默认为 19,200 bps(用户可配置)
Modbus ID 默认为Z后两位序列号(用户可配置)
电缆(传感器头到 DM 板)
护套材料 白色半光 PFA 绝缘(铁氟龙)
护套等级 -75° 至 +250°C
Z小弯曲半径 6 mm (0.25 in.) 距离传感器盘至少 6 mm (0.25 in.)
电缆直径 0.216 厘米(0.085 英寸)
电缆长度 0.9144 m (3 ft)
电缆(DM 板到 PT)
Z高额定温度 75°C 和 80°C(护套 105°C;油 75°C)
Z低额定温度 -40°C
导体材料 22 AWG 19/0.0058 多股镀锡铜
电缆类型 4 双绞线绞合在一起并用透明聚酯胶带包裹形成电缆芯
护套材料 热塑性弹性体,1.07 毫米(0.042 英寸)标称壁厚(压力)
绝缘材料 高密度聚乙烯 0.254 毫米(0.01 英寸)标称壁厚
介电强度 2000 V RMS
批准
UL AWM 2463 (80C 600V)
NEC (UL) 型 PLTC
NEC (UL) TYPE CMX 户外 – CM
CEC C(UL) TYPE CMX 户外 – CM
宾夕法尼亚州 D.E.P. – MSHA
电缆总直径 7.37 毫米标称 ± 0.13 毫米(0.29 英寸标称 ± 0.005 英寸)
遵守
EMC 合规性符合电磁兼容性指令 (EMC)。
RoHS2 符合限Z有害物质指令 (RoHS2)。
根据 TIA TSB-184 中的建议安装时,符合 POE 标准 (802.3af) 至 100 米。
CAT5e 电缆将满足 100 米长度的 CAT5e 通道要求。

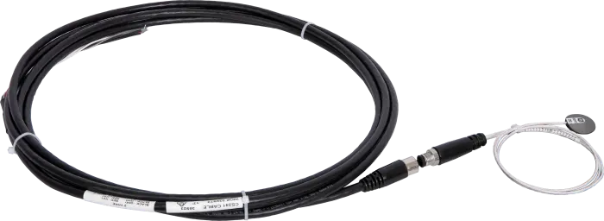

![6295bce38236c.png CS241组件背表面温度传感器.png](/Upload/image/20220531/6295bce38236c.png)
