CS241 Pt-1000 A类光伏(PV)模块背面温度传感器美国CAMPBELL
概览
CS241是Ca m pbell Scientific的下一代模块背面温度传感器,具有新的功能,专为双面光伏(PV)模块的性能评估和防污设计。传感器经过重新设计,更容易安装。测量性能得到了改 善,占地面积更小,经过优化,可以减少模块背面的遮挡,消 除表面冷Q。其他改进包括更大的传感器与模块的结合/粘附力和更薄的特F隆电缆,其温度等级更高。为了满足性能验证的要求,每个CS241都有一个NIST可追溯的系列化校准证书。
优势与特点
经过重新设计,在双面光伏组件上具有Z佳性能
易于安装,具有Z大的传感器与模块的结合强度和较小的轮廓
每个传感器都有NIST可追溯的序列化校准证书
符合或超过IEC 61724 A 级性能规范
Pt-1000 A 级传感元件
符合IEC 60751、DIN EN 60751(根据IEC 751)的规定
IP68等级,使传感器适合在浮动的光伏阵列上使用
纤细的设计使传感器对双面性的影响降到Z低(小于全尺寸电池面积的2%)。
热导率大于600 W/(m2*K)
传感器与模块的Z大粘合度
高温等级达到150°C
两线制和四线制配置,满足数据记录器的通道数和精度--在任何电缆长度上都是如此
传感器头快速连接,更容易安装和更换
产品规格
传感器精度为1000欧姆的A类铂金传感元件(Pt-1000)。
工作温度范围 -40°至+150°C
A类PRT精度±(0.15 + 0.002T)°C
温度系数 TCR = 3850 ppm/K
长期稳定性 Z大R0漂移0.04% (400°C下1000小时后)
测量电流 0.1 至 0.3 mA
不确定性 使用CR1000X测量和控制数据记录器测量时,在-40°至+100°C的测量范围内,温度不确定性为±0.3°至0.4°C。
磁盘材料 阳J氧化铝
圆盘直径 2.54 cm (1.0 in.)
高度 0.419 cm (0.165 in.)
重量~27克(0.06磅),带连接器和1米(3英尺)电缆
传感器电缆
护套材料 白色半光PFA
Z小弯曲半径6毫米(0.25英寸),离传感器盘至少6毫米(0.25英寸)。
电缆直径 0.216 cm (0.085 in.)
电缆长度 0.9144 m (3 ft)
主电缆
护套材料 黑色半光PVC,UL VW-1耐晒,适合户外使用
UL AWM 10012 1000V 105°C
电缆直径 0.622 cm (0.245 in.)
合规性
-注:合规性信息可在网页的文件部分找到。
认证 UL AWM 2586 1000V 105℃;CSA AWM 600V 105℃ FT1
电磁兼容性 符合电磁兼容性指令(EMC)。
RoHS2 符合危险物质限Z指令(RoHS2)。
行业认证 符合IEC60751,DIN EN60751,工业设计(IEC 4级)(根据IEC751)。
IP等级 IP68等级(自我认证)。浸没1米,持续90分钟

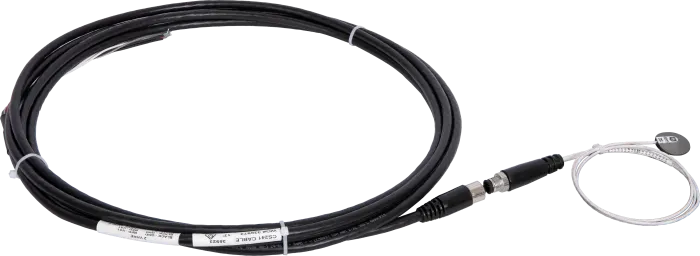

![6295bf57d33a3.png CS241模拟.png](/Upload/image/20220531/6295bf57d33a3.png)
