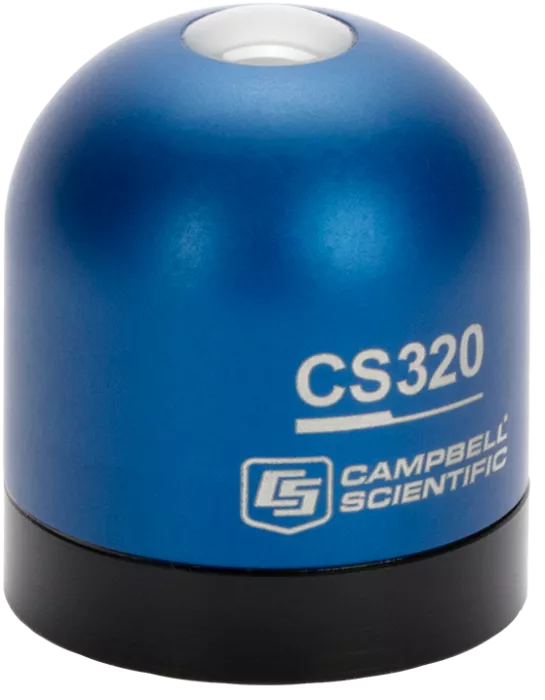

CS320数字热电堆总日射表短波辐射表辐射计美国CAMPBELL

概览

CS320是一种数字热电堆辐射表，测量广P短波辐射，并通过简单的SDI-12协议与数据记录器进行通信。这种传感器的设计消 除了可能对数据质量产生不利影响的测量误差和编程错误。

这种辐射表的设计大大改 善了全球太阳辐射的测量（即使在阴天的情况下），而不增加大量的成本。CS320适用于从环境研究到农业到大型中尺度天气网络（mesonets）的应用。

CS320使用阳J氧化铝机身和IP68等级的316不锈钢M8连接器（海洋等级）制造。CS320传感器是加热的（可在用户控制下开/关），允许在不断变化的环境条件下连续工作。传感器上存储着测温仪的校准数据。

优势与特点

热电堆传感器消 除了与硅电池测温仪有关的光谱误差

比其他热电堆传感器的价G低得多

板载传感器可自动检测CS320是否处于水平状态，以便进行安装、诊断和远程故障排除

设计用于长期稳定和部署

圆顶形的传感器头允许露水和雨水流走

内部加热器可减少露水、霜冻、雨和雪造成的误差

SDI-12数字输出

可从传感器头上拆下防水连接器，以便快速、方便地进行维修

校准数据存储在传感器上

产品规格

传感器 热电堆探测器、丙烯酸扩散器、加热器和信号处理电路安装在一个铝制外壳中。

测量说明 测量G谱短波辐射

ISO分类C级（D二类）。

校准不确定性 ± 2.6%

测量范围0至2000 W/m2（净短波辐照度）

测量可重复性 < 1

长期漂移 < 2% (每年)

非线性< 1

灵敏度 0.057 mV/W/m2

探测器类型 黑体热电堆

SDI-12 响应时间 2 秒

视野 (FOV) 180°

光谱范围 385至2105纳 米(50%点)

方向性（余弦）响应 < ±20 W/m2 (在80°太阳天顶)

温度响应 < 5% (从-15°到+45°C)

输出SDI-12（版本1.4）1200 bps

零点偏移A 8 W/m2

零点偏移B < 5 W/m2

操作温度范围 -50°到+60°C

工作环境 0到100%的相对湿度

加热器 0.2 W (板载)

加热器电源要求 25 mA 电流消耗（12 Vdc时）

输入电压要求 6至24 Vdc

电流耗尽

5 mA (测量)

3 mA (待机)

每日总量的不确定性 < 5%

云层引起的误差±2 %。

机械等级 IP66/68

工厂校准 可追溯到二级标准黑体热电堆辐射计，可追溯到瑞士达沃斯的世界辐射基准。

符合标准

2011/65/EU RoHS指令

2015/863/EU RoHS邻苯二甲酸盐修正案

保修4年，针对材料和工艺的缺X

直径3.43厘米（1.35英寸）

高度3.96厘米（1.56英寸）。

重量~65克（2.3盎司）
