RSR3\RSR2太阳辐射监测系统测量总辐射(GHI)散射辐射(DHI)计算直接法线辐照度(DNI)美国Irradiance
简介

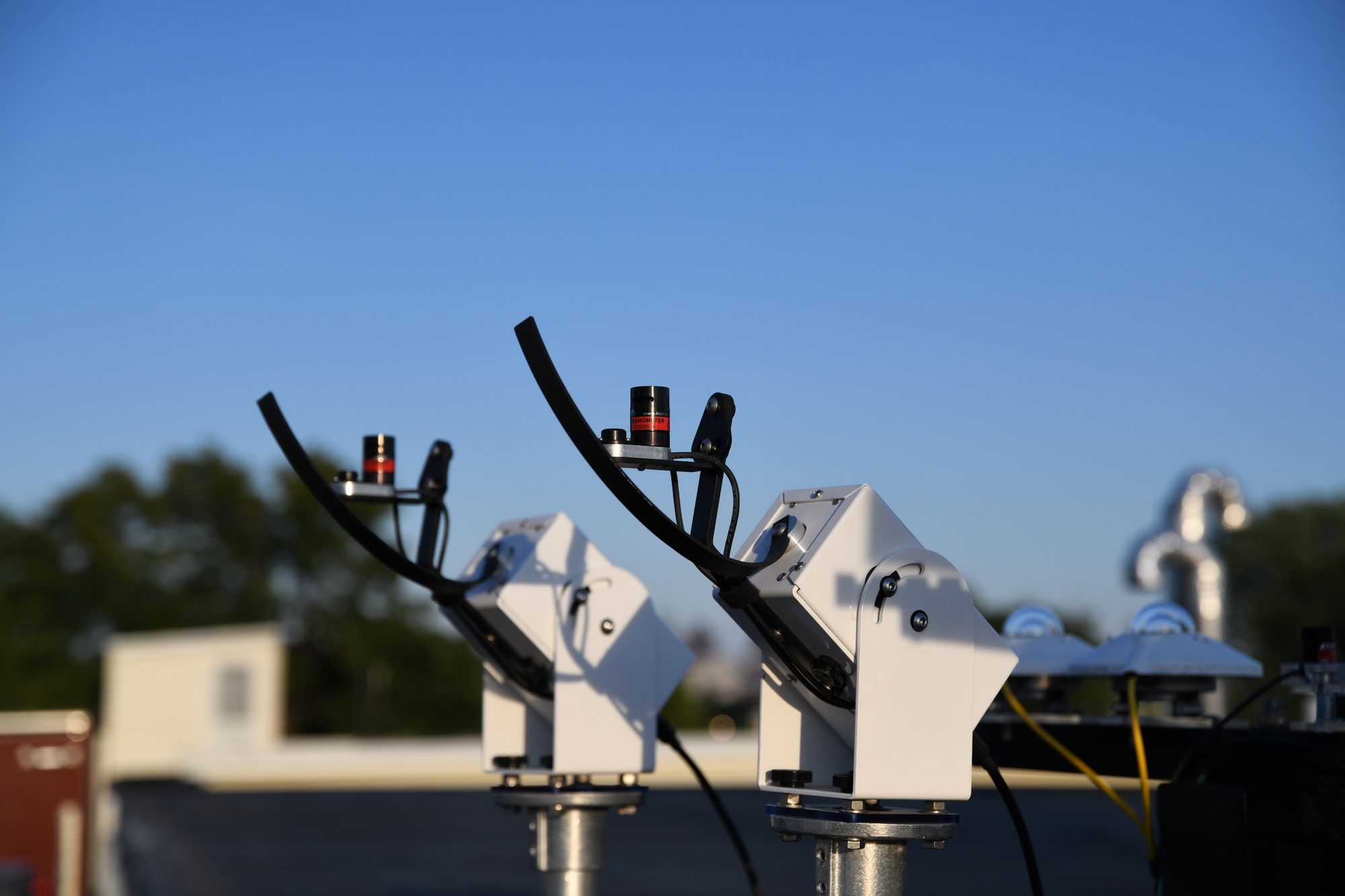

辐照度RSR3旋转阴影带辐射计(TM)通过用阴影带瞬间遮挡硅光电二J管辐射计来测量太阳光。
光电二J管辐射计,并计算全球(GHI)和漫射(DHI)水平辐照度,从而推断直接法线辐照度(DNI)。
推断出直接正常辐照度(DNI)。RSR3是一个完全集成的设备,由12伏电压供电,并通过工业标准的MODBUS RTU访问。
工业标准的MODBUS RTU协议。
规格
规格值 单位
物理尺寸
长度15英寸
宽度 4英寸
高度11英寸
重量3.5磅
电器
Z小电源电压11V
Z大电源电压18V
电源电流待机 10 mA
电源电流峰值 1000 mA
每日电源预算 500 mAh
电缆长度 6.5英尺
通讯
通信 Modbus RTU RS-485
波特率 默认115,200;可能1200-500,000。 每秒比特
地址 默认为1;可能为1-254。
测量不确定性
GHI每日偏差2 % RMS
GHI RMS噪声 10 W/m^2 RMS 1m
GHI 均方根噪音 5 W/m^2 均方根 1h
DNI日偏差2 % RMS
DNI RMS 噪声 10 W/m^2 RMS 1m
DNI有 效值噪声 5 W/m^2 RMS 1h
DHI 每日偏差 5 % RMS
DHI RMS 噪声 15 W/m^2 RMS 1m
DHI有 效值噪声 10 W/m^2 RMS 1h
LI200R-L硅基太阳辐射表监测太阳和天空辐射美国LI-COR
概览
LI-COR公司生产的LI200R是一种硅基太阳辐射表,可监测太阳和天空辐射,用于太阳能、农业、气象和水文应用。它使用一个安装在余弦校正头的硅光电探测器来测量太阳辐射。传感器电缆中的分流电阻将信号从微安转换为毫伏,使这个传感器可以直接被Ca mpbell Scientific数据记录器测量。
优势与特点
根据Eppley精M光谱仪(PSP)对日光光谱(400至1100NM)进行了校准。
均匀的灵敏度可达 82°入射角
余弦校正的微型头
产品规格
传感器 安装在余弦校正头的硅光电探测器
测量说明 测量太阳和天空辐射
光谱范围400至1100NM
校准±5%,可追溯至美国国家标准技术研究所(NIST)。
灵敏度 0.13 kW m-2 mV-1 (典型)
线性度 在3000W m-2以内的Z大偏差为1%。
自然日光下的绝D误差
±5% (Z大)
±3% (典型值)
分流电阻100Ω,1%,50ppm
稳定性 < ±2% 变化在1年内
响应时间 < 1 μs
温度依赖性 ±0.15% 每°C Z大
余弦校正 余弦校正的入射角可达82°。
操作温度范围 -40°至+65°C
相对湿度范围0至100%
探测器描述 高稳定性硅光电池(蓝色增强)。
传感器外壳描述 耐候性阳J氧化铝外壳,带丙烯酸扩散器和不锈钢硬件;可拆卸底座和电缆组件上有O型环密封圈
直径2.36厘米(0.93英寸)。
高度3.63厘米(1.43英寸)
重量84克(2.96盎司)
