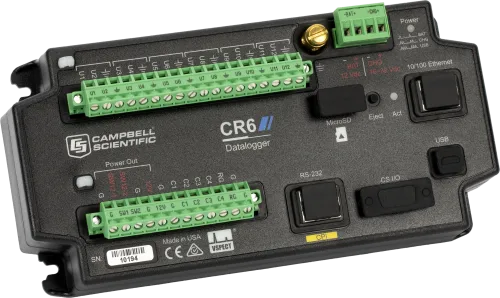

CR6测量控制数据采集器CAMPBELL

概览

CR6 测量与控制数据采集器，作为数据采集系统的功能强大的核心组件。CR6汇集了Campbell Scientific 数据采集器的优点于一身，添加了更快速的通讯，低功耗要求，内置的 USB接口，简洁的尺寸，模拟输入精度及分辨率。CR6 还引进了我们新的U型通用功能端子，通过设计独特的方式，可以接入传感器有模拟的、数字的、或智能型的传感器都能被接到U端子上。CR6也是一款可以静态振弦测量的多用途数据采集器。

在恶劣环境中运行，标准工作范围为 -40° 至 +70°C，扩展工作范围为 -55° 至 +85°C

直接连接到计算机的 USB 端口

U 端子可配置为您想要的：模拟或数字、输入或输出

使用我们的 VSECT® 频谱分析技术支持静态振弦式测量

通过高分辨率测量（至 0.05 µV，24 位 Adc）区分数据值的微小变化

包含一个板载 CPI 端口，用于托管 Campbell 传感器和分布式模块 (CDM)

通过 10/100 以太网 RJ-45 或通过 USB 的以太网（虚拟以太网）直接连接到以太网

包括用于扩展内存需求的 microSD 卡驱动器

使用 SDI-12、RS-232 和/或 RS-485 提供简单的串行传感器集成和测量

支持完整的 PakBus® 网络

包括用于通过网络浏览器直接连接的嵌入式网页

技术参数：

扫描速率：1000Hz

U端口：U端口可通过软件设置用来测量模拟或者数字信号

模拟输入通道：*多12个单端或6对差分

脉冲计数器：*多16个（C1～ P4 和U1～U12 端口）

开关激发通道：*多12个激发电压或电流

通讯端口：CS I/O, SDI-12, RS-485, CPI, RS-232, USB Micro B, Ethernet

数据存储端口：microSD

数字控制端口: *多16个I/O( C1～C4，U1～U12 端口)

CPI端口：1个

输入电压范围：±5 V

模拟电压精度：±（0.04%读数+偏移量），当0℃～+40℃时

         ±（0.06%读数+偏移量），当-40℃～+70℃时,

         ±（0.08%读数+偏移量）， 当-55℃～+85℃时(（限于低温扩展型CR6-XT）

模拟分辨率：0.05μV

模拟数字转换位数：24位

供    电：16～32Vdc（CHG）；10～18Vdc（电池）；

平均功耗:  ＜1mA @12Vdc（休眠状态时）；

3mA @12Vdc（1Hz采样频率）；

67mA @12Vdc（20Hz采样频率）；

工作温度范围：-40℃～+70℃（常温型）；

        -55℃～+85℃（低温扩展型CR6-XT）

支持的网络协议：Ethernet, PPP, CS I/O IP, RNDIS, ICMP/Ping, Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS, DNS, DHCP,             SLAAC, SNMPv3, NTP, Telnet, HTTP(S), FTP(S), SMTP/TLS, POP3/TLS

支持的通讯协议：CPI, PakBus, SDM, SDI-12, Modbus, TCP, DNP3, UDP, NTCIP, NMEA 0183, I2C, SPI, and others

内    存： (CPU,程序存储)：4MB

（数据存储）：4MB SRAM+ 128MB flash；借助MicroSD数据存储卡可扩展至16GB

时钟精度：±3min/年

重    量：0.42 kg

体    积：21.0x10.2x5.6cm
