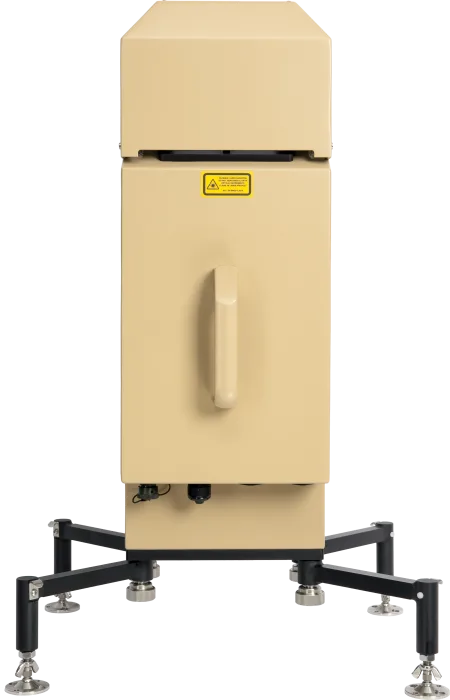

美国CAMPBELLSkyVUE™8M激光雷达云高仪

概览

SkyVUE™8M激光雷达测云仪是快速战术部署的理想选择（用于永J或临时安装），适用于所有气候条件下的应用。

该测云仪的结构坚固，只需Z少的维护，可在恶劣的环境中连续使用和多次部署。SkyVUE™8M的设计易于携带，它有独特的快速部署稳定腿，重量轻，设计紧凑，有米色表面和两个帆布罩，适合所有应用。

SkyVUE™8M有许多标准功能，包括倾斜的底座、用于自动校正云层高度的两轴倾角仪、加热器、鼓风机和用于在所有条件下操作的太阳过滤器，这使得在世界各地的部署成为可能。

SkyVUE™8M的工作范围为8公里，符合或超过所有必要的ICAO、CAA和WMO要求和建议。

独特的标准功能包括易于操作的平流层校准和双时钟，以加强其许多连续的诊断性自我检查，并提供持续、可靠和准确的性能保证。

优势与特点

单透镜设计，具有高信噪比和Z大的探测器灵敏度，在低海拔和高海拔地区具有更高的性能。

重量轻、体积小，具有Z大的便携性

快速部署的稳定腿

带有护罩的多种伪装选择

低功耗，有多种电源选择

独特的两个独L的内部石英钟的连续比较，消 除了时钟漂移的可能性，确保测量的信心

用户友好的平流层校准能力，利用提供的校准板进行简单的测试，便于现场设置和校准

产品规格

尺寸 763 x 360 x 253 mm (30.0 x 14.2 x 10.0 in.) 包括底座和手柄

重量18公斤（39.7磅），不包括电缆

仪器性能

报告范围 0至8公里（0至26,250英尺）

Z小报告分辨率 5米（16.4英尺）

硬目标范围精度±0.25%，±4.6米（15.1英尺）。

报告周期 2至600秒

报告的云层 Z多四层（天空条件下Z多五层）。

根据WMO对SYNOP和METAR代码的要求，天空状况最多可报告五层，覆盖率为Oktas，作为标准。

激光器类型 InGaAs

激光波长912nm(±5nm)

MIL-STD-80g（用于抗冲击和振动）

DEF STAN 00-035 (用于抗冲击和振动)

电气规格

电源

仅X直流电源

10至40Vdc，12Vdc时电流消耗9A，24Vdc时4.5 A

接口-维护型USB 2.0（兼容USB 1.1）

接口-波特率300至115200 bps

接口-数据 RS-232 / RS-422 / RS-485 / 以太网选项输出连接器的标准接线不支持RS-422和RS-485功能。支持RS-485和RS-422的功能只能通过特别订单提供。

环境规格

温度范围 -40°至+60°C (-40°至+140°F)

湿度范围 0 至 100% RH

IP等级 IP66 (NEMA 4X)

Z大风速55米/秒（123英里/小时），如果牢牢地固定在地面上（无伪装盖）。

合规性和测试

-注：关于合规性和测试的更多细节，可根据要求提供。

电磁兼容性 EN 61326-1:2013

电气安Q合规性 EN 61010-1:2010

激光安Q标准 EN 60825-1:2014

眼睛安Q标准1M级

振动 BS EN 60068-2-6:2008 测试 Fc: 振动（正弦波）

频率范围5至150赫兹（超过劳埃德船级社的测试水平）
