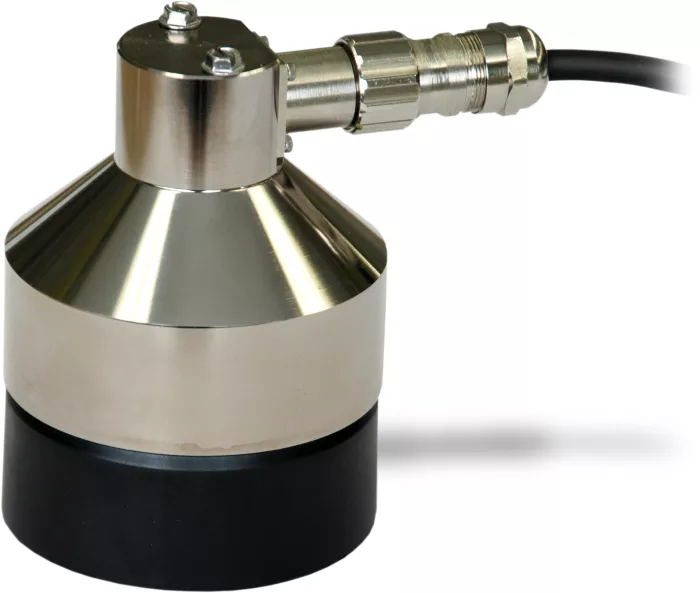

SR50A-L超声测距传感器测量雪深或水深美国CAMPBELL
概览
SR50A 是一款坚固耐用的超声传感器,用于测量传感器到目标的距离。经常用来测量雪深或水深,也经常用于其它用途。该传感器与Ca mpbell大多数数据采集器均兼容。
SR50A声波距离传感器为确定雪的深 度提供了一种非接触式的方法。它通过发射超S波脉冲,然后测量脉冲发射和返回之间的时间来确定深 度。需要测量空气温度,以纠正空气中声速的变化。
注:Ca mpbell Scientific建议SR50A-EE-L型仪器在有腐蚀问题的极D环境条件下工作(如沿海地区)。
优势与特点
宽广的工作温度范围
用户可选择的输出选项
坚固耐用,可用于恶劣的环境
使用多种回声处理算法,帮助确保测量的可靠性
与大多数Ca mpbell Scientific数据记录器兼容
产品规格
测量说明 雪深
测量时间<1.0秒
测量范围0.5至10米(1.6至32.8英尺)。
输出选项 SDI-12 1.3版,RS-232,RS-485(通过配置内部跳线选择输出选项)。
波特率1200至38400 bps(RS-232、RS-485模式)
电源要求 9至18伏直流(通常由数据记录器的12伏直流电源供电)
光束接受度~30°
分辨率 0.25 mm (0.01 in.)
精度±1厘米(0.4英寸)或目标距离的0.4%(以Z大者为准)。需要外部温度补偿。
操作温度范围 -45°至+50°C
温度精度
±0.2° (在0°到50°C)
±0.75° (在-45°到0°C)
合规性 符合CE标准
长度 10.1 cm (4.0 in.)
直径 7.5 cm (3 in.)
电缆重量 4.57米(15英尺)的电缆为250克(8.2盎司)。
重量
375克(13.2盎司),不含电缆
1.0 kg (2.2 lb)
Z大电缆长度
-注意-如果电源低于11伏直流,电缆长度超过60米,需要使用更粗的线径。
SDI-12 60 m (200 ft)
RS-232 60米(200英尺)
波特率≤9600 bps
RS-485 300 m (984 ft)
电源消耗
活跃250毫安(典型值)
静态SDI-12模式 < 1.0 mA
静态RS-232/RS-485模式
< 1.25 mA (≤ 9600 bps)
< 2.0 mA (> 9600 bps)
