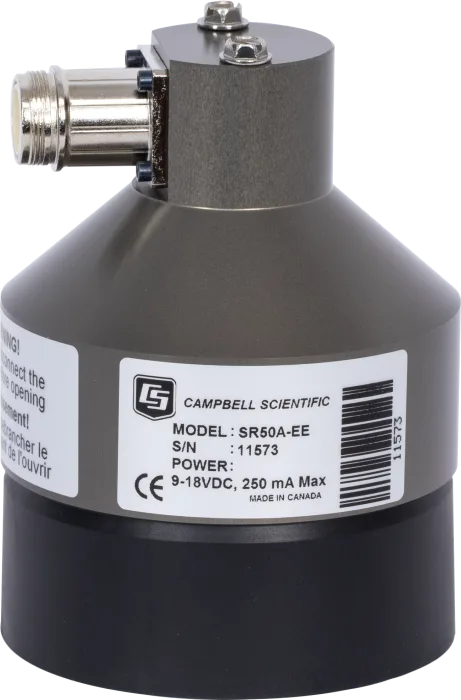

SR50A-EE-L超声测距传感器测量从传感器到雪面的距离美国CAMPBELL
概览
SR50A-EE是Ca mpbell Scientific的声学传感器的阳J化版本,用于测量从传感器到雪面的距离。该传感器被设计用于在有腐蚀问题的J端环境条件下工作(如沿海地区)。SR50A-EE采用铝制机身,经过III型硬阳J处理(MIL-A-8625 III型),具有y流的耐腐蚀性和耐磨性。
为了根据测量距离正确计算雪的深 度,需要进行空气温度测量,以纠正空气中声速的变化。该传感器与大多数Ca mpbell Scientific数据记录器兼容。
优势与特点
III型,硬阳j化主体,增加了抗腐蚀和抗磨损能力
开F式传感器,提高了抗腐蚀能力,减少了维护。
非接触方法确定雪的深 度
操作温度范围广
设计用于沿海或腐蚀性环境
用户可选择的输出选项
使用多种回声处理算法,帮助确保测量的可靠性
与大多数Ca mpbell Scientific数据记录器兼容
产品规格
测量时间<1.0秒
输出选项 SDI-12 1.3版,RS-232,RS-485(通过配置内部跳线选择输出选项)
波特率1200至38400 bps(RS-232、RS-485模式)
电源要求 9至18伏直流(通常由数据记录器的12伏直流电源供电)
测量范围 0.5至10米(1.6至32.8英尺)
光束接受度~30°。
分辨率 0.25 mm (0.01 in.)
精度±1厘米(0.4英寸)或目标距离的0.4%(以Z大者为准)。需要外部温度补偿。
操作温度范围 -45°至+50°C
符合CE标准
长度10.1厘米(4.0英寸)
直径 7.5 cm (3 in.)
重量 362.9克(12.8盎司),不含电缆
电缆重量 250克(8.2盎司),4.57米(15英尺)的电缆
Z大电缆长度
-注意:如果电源低于11伏直流,电缆长度超过60米,需要使用更粗的线径。
SDI-12 60 m (200 ft)
RS-232 60米(200英尺)
波特率≤9600 bps
RS-485 300 m (984 ft)
电源消耗
活跃250毫安(典型值)
静态SDI-12模式 < 1.0 mA
静态RS-232/RS-485模式
< 1.25 mA (≤ 9600 bps)
< 2.0 mA (> 9600 bps)
