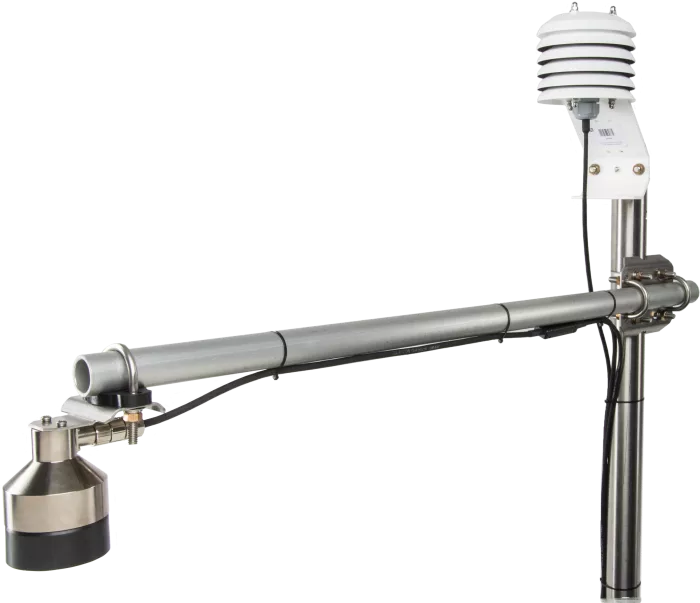

SR50AT-L带温度传感器的声学距离传感器测量雪的深度美国CAMPBELL
概览
SR50AT-L是一种声学距离传感器,测量超S波脉冲的发射和返回之间的时间。这种测量可用于确定雪的深 度。SR50AT-L包括一个外部温度传感器,输出一个经过温度校正的距离读数,无需进一步的后处理。
注:Ca mpbell Scientific推荐SR50AT-316SS-L型用于海洋环境。
优势与特点
集成温度探针,提供测量的温度校正
测定雪深的非接触方法
宽广的工作温度范围
坚固耐用,可用于恶劣的环境
用户可选择的输出选项
使用多种回声处理算法,帮助确保测量的可靠性
与大多数Ca mpbell Scientific数据记录器兼容
产品规格
测量时间 < 1.0 s
输出选项 SDI-12 1.3版,RS-232,RS-485(通过配置内部跳线选择输出选项)
波特率1200至38400 bps(RS-232、RS-485模式)
电源要求 9至18伏直流(通常由数据记录器的12伏直流电源供电)
测量范围 0.5至10米(1.6至32.8英尺)
光束接受角度~30度
分辨率 0.25 mm (0.01 in.)
精度±1厘米(0.4英寸)或目标距离的0.4%(以Z大者为准)。
操作温度范围 -45°至+50°C
符合CE标准
温度精度
±0.2° (在0°到50°C)
±0.75° (在-45°到0°C)
电缆类型 4导体,2对双绞线,22 AWG,山都平橡胶
直径7.6厘米(3英寸)。
长度 10.1 cm (4 in.)
重量375克(13.2盎司),不含电缆
4.57米(15英尺)的电缆重量为250克(8.2盎司)。
电源消耗
活跃250毫安(典型)。
静态SDI-12模式 < 1.0 mA 如果AUD速率为9600 BAUD或更低,静态电流消耗小于1.25 mA
RS-232/RS-485模式 < 2.0 mA
Z大电缆长度
-注意:如果电源低于11Vdc,电缆长度超过60米,需要使用更粗的线径。
SDI-12 60 m (200 ft)
RS-232 60米(200英尺) 9600 BAUD或以下
RS-485 300米(984英尺)
![629ebd78571de.png SR50AT-L.png](/Upload/image/20220607/629ebd78571de.png)
