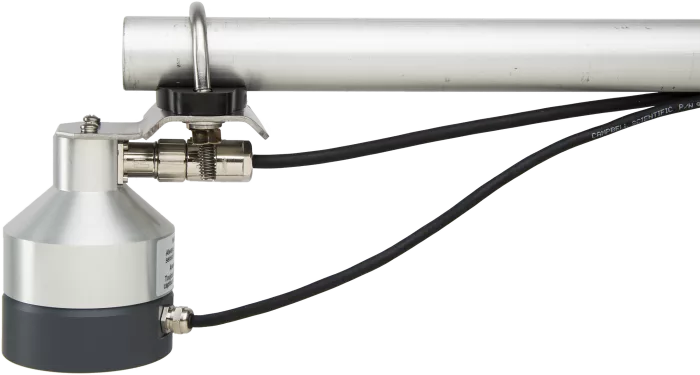

SR50AH-L加热型音波距离传感器非接触式测量雪的深度美国CAMPBELL
概览
SR50AH加热音速距离传感器为确定雪的深 度提供了一种非接触式的方法。它通过发射超S波脉冲,然后测量脉冲发射和返回之间的时间来确定深 度。需要进行空气温度测量,以纠正空气中声速的变化。SR50AH包括一个集成的加热器,可以防止冰和冰垢覆盖在换能器上。
优势与特点
为测量提供温度校正的集成温度传感器
用于确定雪深的非接触方法
集成的传感器加热器;坚固耐用,可用于冰雪环境
宽广的工作温度范围
用户可选择的输出选项
使用多种回声处理算法,帮助确保测量的可靠性
与大多数Ca mpbell Scientific数据记录器兼容
产品规格
测量时间 < 1.0 s
输出选项 SDI-12 1.3版,RS-232,RS-485(通过配置内部跳线选择输出选项)
波特率1200至38400 bps(RS-232、RS-485模式)
电源要求 9至18伏直流(通常由数据记录器的12伏直流电源供电)
测量范围 0.5至10米(1.6至32.8英尺)
光束接受度~30°。
分辨率 0.25 mm (0.01 in.)
精度±1厘米(0.4英寸)或目标距离的0.4%(以Z大者为准)。需要外部温度补偿。
温度精度
±0.2° (在0°到50°C)
±0.75° (在-45°到0°C)
操作温度范围 -45°至+50°C
合规性 符合CE标准
长度 10.1 cm (4.0 in.)
直径 7.5 cm (3 in.)
4.57米(15英尺)的电缆重量为250克(8.2盎司)。
Z大电缆长度
-注意:如果电源低于11伏直流,电缆长度超过60米需要使用更粗的线径。
SDI-12 60米(200英尺)
RS-232 60米(200英尺)
波特率≤9600 bps
RS-485 300米(984英尺)
加热器
加热器电阻75欧姆
额定工作电压12伏(交流或直流)
使用适当调节的低噪音电源。高噪音电源将影响传感器的操作。
Z大额定功率3瓦
Z大额定电压15伏(交流或直流)
Z高工作温度25°C
在温度超过25°C时关闭加热器电源。这可以防止损坏传感器并减少耗电量。
