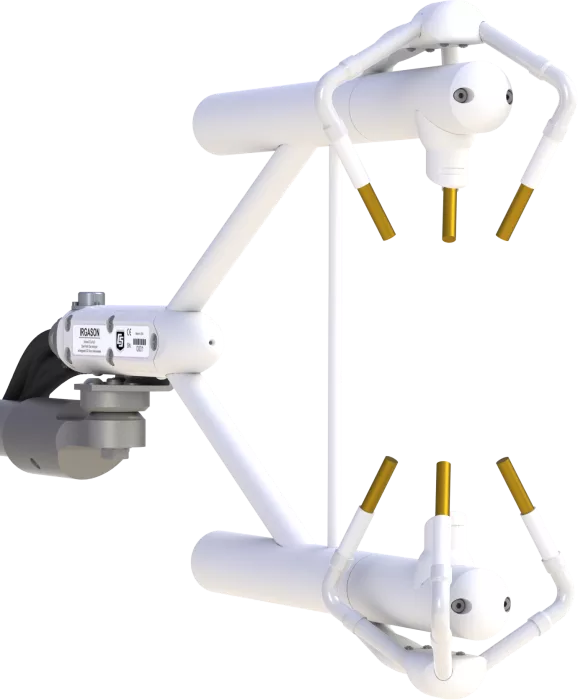

IRGASON一体式开路气体分析仪和三维超声风速仪美国CAMPBELL

概览

坎贝尔科学公司的IRGASON集成了开路红外气体分析仪和三维超声风速仪，完全实现了两者的同时空测量。特别设计用于涡度协方差通量应用，这种设计使得IRGASON的安装比独L的两个仪器更容易，完全的同时空测量也增加了测量精度。IRGASON 同步测量CO2和H2O密度、空气温度、大气压、Ux/Uy/Uz三维风速，以及Ts声温。

优势与特点

新的保形涂层有助于在腐蚀性环境中保护声学传感器

与两个独;的传感器相比，组合式支撑结构造成的流量失真更小

气体分析仪和声波风速仪的测量，避免了传感器分离造成的流量损失

同步的气体分析仪和声波风速仪测量避免了对时间滞后的校正需求

低功耗；适用于太阳能发电应用

测量有温度补偿，无需主动热控制

低噪音

Z大输出率为60 Hz，带宽为20 Hz

有角度的窗口可以遮挡水，并能容R窗口的污染

现场坚固耐用

可现场维修

在工厂校准过的CO2、H2O、压力和温度的范围很广，在实践中遇到的所有组合都有。

广泛的诊断参数集

与Ca mpbell Scientific数据记录器完全兼容；现场设置、配置以及现场调零和跨度可直接从数据记录器上完成。

声波温度由三条声学路径确定；对横风效应进行校正

创新的信号处理和传感器芯子大大改S了降水事件中风速计的性能

技术说明

IRGASON 可输出以下变量：

Ux (m/s)

Uy (m/s)

Uz (m/s)

声温 (°C)

超声诊断值

CO2 密度 (mg/m3)

H2O 密度 (g/m3)

气体分析仪诊断值

环境温度 (°C)

大气压 (kPa)

CO2 信号强度

H2O 信号强度

产品规格

操作温度范围 -30°至+50°C

校准压力范围70至106千帕

输入电压范围10至16 Vdc

25°C时功率为5W（稳定状态和上电）。

测量速率 60 Hz

输出带宽5、10、12.5或20赫兹（用户可自行编程）

输出选项 SDM、RS-485、USB、模拟（仅CO2和H2O）。

辅助输入 空气温度和压力

保修 3年或17,500小时的操作（以先到者为准）。

电缆长度 从IRGASON®到EC100，3米（10英尺）。

重量

3.2公斤（7.1磅），用于EC100电子装置

2.8公斤（6.1磅），用于IRGASON®头和电缆

气体分析仪

路径长度 15.37 cm (6.05 in.)

温度为20℃，压力为101.325千帕，用于将质量密度转换为浓度。

气体分析仪-二氧化碳性能

-注：温度为20°C，压力为101.325千帕，用于将质量密度转换为浓度。

准确度

假设：气体分析仪使用适当的标准进行了正确的调零和跨度；CO2跨度浓度为400ppm；H2O跨度露 点为12°C（16.7 ppt）；零/跨度温度为25°C；零/跨度压力为84 kPa；后续测量在跨度浓度或附近进行；温度与零/跨度温度不超过±6°C；环境温度在气体分析仪工作温度范围内。

1%（校准残差的标准偏差）

精度有X值（Z大） 0.2 mg/m3 (0.15 μmol/mol)

精度验证测试的名义条件：25°C，86 kPa，400 μmol/mol CO2，12°C露D，20 Hz带宽。

校准范围0至1,000μmol/mol（可根据要求提供0至3,000μmol/mol。）

零点随温度漂移（Z大）±0.55 mg/m3/°C（±0.3 μmol/mol/°C）。

增益随温度变化的漂移（Z大）±0.1%读数/°C

交叉灵敏度（Z大） ±1.1 x 10-4 mol CO2/mol H2O

气体分析仪 - H2O性能

-注：温度为20°C，压力为101.325 kPa，用于将质量密度转换为浓度。

准确度

假设：气体分析仪使用适当的标准进行了正确的调零和跨度；CO2跨度浓度为400ppm；H2O跨度露D为12°C（16.7 ppt）；零/跨度温度为25°C；零/跨度压力为84 kPa；后续测量在跨度浓度或附近进行；温度与零/跨度温度不超过±6°C；环境温度在气体分析仪工作温度范围内。

2%（校准残差的标准偏差）

精度有X值（Z大） 0.004 g/m3 (0.006 mmol/mol)

精度验证测试的名义条件：25°C，86 kPa，400 μmol/mol CO2，12°C露D，20 Hz带宽。

校准范围0至72mmol/mol（38℃露D）。

零点随温度变化的漂移（Z大）±0.037 g/m3/°C (±0.05 mmol/mol/°C)

增益随温度的漂移（Z大）±0.3%读数/°C

交叉敏G度（Z大）±0.1 mol H2O/mol CO2

声波风速仪 - 准确度

-注意：声波风速计的精度规格是针对风速<30 m s-1和风角在±170°之间。

偏移误差

< ±8.0 cm s-1 (对于ux, uy)

< ±4.0 cm s-1 (对于 uz)

当水平风速为1米/秒时，±0.7°(对于风向)

增益误差

<读数的±2%（对于水平方向±5°内的风向）。

<读数的±3%（对于水平方向±10°内的风向）。

<读数的±6%（对于水平方向±20°内的风向）。

测量精度RMS

1 mm s-1 (对于ux, uy)

0.5 mm s-1 (对于 uz)

0.025°C (对于声波温度)

0.6° (用于风向)

声速 由3条声学路径确定（针对横风效应进行校正）

雨创新的信号处理和换能器芯，大大改S了降水事件中风速计的性能。

基本气压计(选项-BB)

总精度

在-30°C时为±3.7千帕，在0°C时线性下降至±1.5千帕（-30°至0°C）

±1.5 kPa (0° to 50°C)

测量速率10赫兹

增强型气压计（选项-EB）

制造商 维萨拉PTB110

总精度 ±0.15 kPa (-30° to +50°C)

测量速率1赫兹

环境温度

制造商 BetaTherm 100K6A1IA

总精度±0.15°C (-30° to +50°C)
