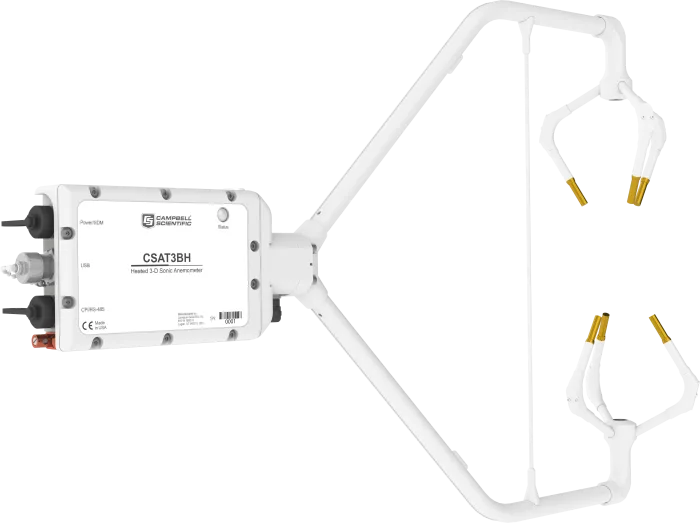

CSAT3BH集成电子单元的加热式三维超声风速仪美国CAMPBELL

概览

CSAT3BH是部署在寒冷气候中的站点的理想选择。易于使用的CSAT3BH声波风速仪具有智能加热功能，可提供恰到好处的热量，使仪器不受冰雪的影响，从而在寒冷的环境中实现连续可靠的测量。CSAT3BH的设计是为了防止传感器上积冰，避免长时间的数据丢失。

CSAT3BH的特点是功率可变，只在需要的时候提供功率--与提供双向加热（开/关）的常见方法相反。此外，当加热器打开时有实时数据标志，这对后期处理你的数据文件至关重要。

CSAT3BH是CSAT3B 3-D声波风速仪的加热版本，带有集成电子装置。在风力测量方面，CSAT3BH的规格与CSAT3B相同。

优势与特点

新的保形涂层有助于在腐蚀性环境中保护声学传感器

双区加热，使声波风速计的传感器和机体不受冰雪影响

加热控Z器使用环境反馈，确保功率预算

精简的加热器集成，确保维护声波空气动力学特性

综合数据标记，在加热器运行时提供关键信息

产品规格

传感器 三维声学风速仪

测量说明风速和风向

工作温度范围 -40至+50℃（相当于305至368米/秒的声速）

输出 ux, uy, uz, Ts (ux, uy, uz是指风的成分，参考风速计的轴；Ts是声波温度，摄氏度。)

声速 由三条声学路径确定的。(对横风效应进行了校正。)

风向范围在CSAT3B坐标系中为2.5至357.5°（0至360°自定义）。

滤波器带宽 5、10、20或25赫兹

测量路径长度 10.0厘米（3.9英寸）垂直；5.8厘米（2.3英寸）水平

换能器与水平方向的角度为60度

传感器直径0.64厘米（0.25英寸）。

传感器安装臂直径0.84厘米（0.33英寸）。

支持臂直径1.59厘米（0.63英寸）。

风速计头重1.9公斤（4.2磅）。

风速计尺寸 63.1 x 12.3 x 43.3 cm (24.8 x 4.9 x 17.0 in.)

电源要求

风速计电压要求 9.5至32伏直流电

10赫兹测量速率所需的电流

110 mA (@ 12 Vdc)

65 mA (@ 24 Vdc)

100赫兹测量速率所需的电流

145 mA (@ 12 Vdc)

80 mA (@ 24 Vdc)

加热器 6.2 A (@ 24 Vdc)

臂和支杆

0.74 A 标称值（@ 24 Vdc)

Z大加热时2.46 A（@ 24 Vdc）。

换能器手指

1.13 A 标称值（@ 24 Vdc)

Z大加热时为3.75 A（@ 24 Vdc）。

系统总功率

1.86 A 标称值（@ 24 Vdc)

Z大加热时6.2安（@24伏直流）。

控Z器所需电流 30 mA（加热器关闭[静态] @ 24 Vdc）

风的精Q度

注意--精Q度规格假定如下。

-40°到+50°C的工作范围

风速< 30 m s-1

风的角度在±170°之间

Z大偏移误差 < ±8.0 cm s-1 (ux, uy), < ±4.0 cm s-1 (uz)

Z大增益误差

<读数的±2%（水平方向±5°以内的风向）。

<读数的±3%（水平方向±10°内的风向）。

<读数的±6%（水平方向±20°内的风向）。

测量分辨率

ux, uy 1 mm s-1 RMS

uz 0.5 mm s-1 RMS

Ts 0.002°C RMS (25°C时)

风向 < 0.058° (ux = uy ≤ 1 m s-1)

测量速率

数据记录器触发的1至100赫兹

无提示输出（至电脑） 10、20、50或100赫兹

内部自触发率100赫兹

测量延时

数据记录器触发（无滤波器） 1个触发周期（1个扫描间隔)

无提示输出（无滤波器） 10 ms

滤波输出（数据记录器提示或未提示到PC）。

795 ms (带5 Hz带宽滤波器)

395 ms (带10 Hz带宽滤波器)

195 ms (带20 Hz带宽滤波器)

155毫秒（带25赫兹带宽滤波器）

内部显示器测量

更新率2赫兹

倾角仪精度±1°。

相对湿度精度

±3% (在10-90%范围内)

±7% (在0至10%范围内)

±7% (在90至100%范围内)

电路板温度精度±2°C

SDM

-注意-用于基于数据记录器的数据采集。

位周期 10 µs 至 1 ms

电缆长度

Z大7.6米（25英尺）（按10微秒比特周期）。

Z大76米（250英尺）（按1毫秒比特周期计算）。

地址范围1至14

每个样本的总线时钟 ~200

CPI

-注：用于基于数据记录器的数据采集。

波特率 50 kbps 至 1 Mbps

电缆长度

Z大15米（50英尺）（@1 Mbps）。

Z大122米（400英尺）（@250 kbps）。

853米（2800英尺）Z大（@ 50 kbps）。

地址范围1至120

每个样本的总线时钟~300

RS-485

-注意-用于风速计配置或基于PC的数据采集。

波特率 9.6 kbps 到 115.2 kbps

电缆长度

Z大305米（1000英尺）（@115.2 kbps）。

Z大610米（2000英尺）（@9.6 kbps）。

每个样本的总线时钟 ~500 (ASCII格式)

USB

-注意-用于风速计配置或基于PC的数据采集。

连接速度 USB 2.0全速12 Mbps

电缆长度Z大5米（16.4英尺）。
