AP200 CO2/H2O大气廓线系统测量CO2和H2O大气廓线系统美国CAMPBELL

概览

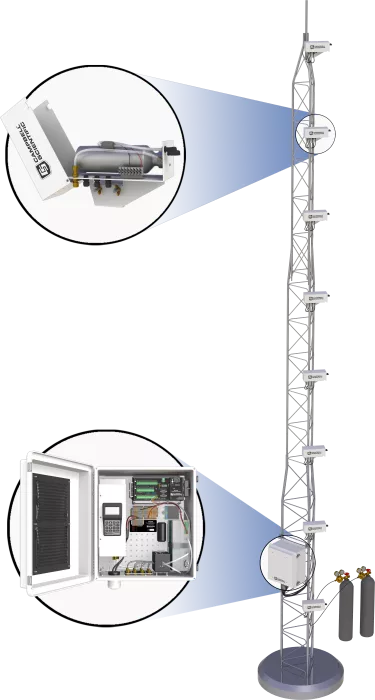

AP200是完整的集成的系统，测量CO2和H2O大气廓线系统。通过8个采样管测量二氧化碳(CO2)和水汽(H2O) 浓度，这些采样管通常位于塔的不同高度处，形成垂直剖面。AP200 常与涡度系统组合，测量储存项，为表面气体交换提供更完整的测量。

优势与特点

完全集成的系统

只需要13W（平均在25°C和12Vdc时）。

包含一个Ca mpbell Scientific CR1000X测量和控制数据记录器

自动执行二氧化碳零点和跨度

自动进行温度和压力控制

包括数据记录器程序

技术说明

测量

主要参数

CO2在每个采样管的浓度

H2O在每个采样管的浓度

系统诊断

其它参数

气样流速

样品室压力

样品室温度

其它控制变量

产品规格

系统外壳

操作温度 -30°至+45°C

电源要求

10至16伏直流（电压）。

13 W (25°C时的平均功率)

平均功率从+35°C以上的12.5 W到-30°C的22.5 W不等。

3.75 A（45W）Z大功率（冷启动）。

尺寸 52.1 x 44.5 x 29.7 厘米（20.5 x 17.5 x 11.7 英寸）

重量

AP200基本型号15.9公斤（35磅）。

LI-850为1公斤（2.3磅）。

272克（10盎司），用于CR1000KD

154克（5.4盎司），用于CFM100/NL116

泵模块

泵类型 带有无刷直流电机的双头隔膜泵

安装 安装在系统外壳内的绝缘、温控箱中

控制 泵的速度被自动控制，以保持泵的进口压力在设定点上。

Z大泵速9.0升/分钟(LPM)

压力传感器范围15.0至115.0千帕

加热器 8.0 W (在2°C时打开/关闭)

预热时间~50分钟（从-30°到+2°C）。

风扇 0.7 W (50°C时开启，45°C时关闭)

阀门歧管

安装 安装在系统外壳内

进气口 八个空气样品进气口，一个零点进气口，一个CO2量程进气口，一个H2O量程进气口

连接0.25英寸世伟洛克接口

质量流量传感器 0至1.0标准升/分钟(SLPM)

加热器 8.0 W (5°C时开启/关闭)

预热时间~20分钟(从-30°到+4°C)

风扇 0.7 W (45°C时开启，43°C时关闭)

进气组件

过滤器 1.0英寸直径，烧结不锈钢盘式过滤器，10微米孔径

孔口加热器 2 kohm (12 Vdc时0.07 W)

混合量 750毫升

样品连接0.25英寸。世伟洛克

加热器电缆入口密封的连接数 3 (1进2出)

加热器电缆入口密封的电缆直径 2.8至6.6毫米（0.11至0.26英寸）。

加热器电缆螺丝端子的电线直径 26至12 AWG

加热器电缆螺丝端子的剥线长度 5.0 mm (0.2 in.)

加热器电缆螺丝端子的螺丝拧紧力矩 0.4 N-m

孔口内径0.178毫米（0.007英寸）。

尺寸 31 x 12.5 x 19 cm (12 x 5 x 7.5 in.)

重量 1.4 kg (3.1 lb)
