TNL-3RL多通道温度热流密度热通量监测系统

产品概述：

  TNL-3RL多通道温度热流密度热通量监测系统是公司研制的新型热流密度（热通量）检测设备（可选配温度、太阳辐射量、水位、土壤含水量等参数），可全天H室外环境操作使用，防雨防震结构设计，全金属铝镁合金外壳，外观喷塑处理，防锈防静电，低功耗环保节能模块芯片设计，性能稳定，检测精度高，可交直流电源共用，C久耐用。配备有计算机数据系统软件，可查看测量站点的实时数据，实时掌握各测量点的工作状态，同时观测的数据可以下载至数据库存档，生成报表，以便查询及分析。该系统可广泛适用于环境保护，气象监测、生 态治理、农业墒情，林区环境，水利信息，建筑节能，太阳能光伏、太阳能集热等科研及教学领域。

仪器技术参数：

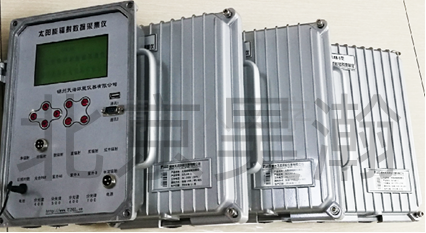

    TNL-3RL多通道温度热流检测仪内核采用16位高性能微处理器，系统时钟Z高可达36MHz，整机功耗不大于0.2W，低功耗作业、执行效率高，且集成4MB大容量据存储芯片，存储时间间隔1～240分钟自Y设定，按分钟存储可保存三十天以上的数据，存储整点数据可达五百天以上；数采仪可实时监测多路传感器数值，并根据用户预设灌溉参数值进行智能比对及自动管控，当达到预设阀值时，即会向执行单元下达操作指令。可选配内置大容量锂电池可充电源，可循环充放电使用，耐低温工作，交直流两用电源。配有大屏幕液晶显示屏（115*55(mm)），结合轻触薄膜按键，可实现数据查询，功能设定，参数修改等功能，并集成有USB/RS232/RS485/GPRS等多种通讯接口，灵活组网，稳定性强，支持TINEL自定义通讯协议及标准MODBUS通讯协议。

1、通道数量：出厂标配2/4/8/16/24通道，可根据需求定制参数（热流、温度、太阳辐射、土壤水分等）

2、存储容量：4MB字节，可连续存储数据50000条以上，连续整点存储可达五百天以上；

3、显示方式：大屏幕液晶显示（115*55(mm)），配有轻触薄膜按键，可随时查阅实时数据和设置参数；

4、工作环境：环境温度-40℃～+80℃，相对湿度小于95%；

5、输入范围：4～20mA，RS-232/485，0～±2.5v；

6、测量频率：小于20mS；

7、通讯接口：可提供标准USB、RS-232、RS-485、GPRS等多种通讯方式；

8、存储显示内容：时间（年/月/日/时/分），实时数据，历史数据、统计数据；

9、结构材质：通体铝合金材质铸造，咬合式密封外壳，表面喷塑工艺处理，防静电，防雨、防锈；

10、仪器尺寸：铝镁合金外壳300*220*100（mm）

11、供电电源：可选配内置大容量锂电池可充电源6800mAH，可循环充放电使用，耐低温工作，性能稳定性优于传统蓄电池，集成有电源开关，便于控制采集仪工作状态，适用于野外便携监测使用。交直流两用电源，AC：220V±10％ 50Hz；直流电源DC12V，可外接太阳能电池板+蓄电池+太阳能Z制器+不锈钢室外防护箱，电量充满后可实现全天H野外无人值守自动连续观测。

12、温度检测功能与控温功能独L模块化设计，降低使用难度及维护成本，通道数量灵活组配。

JZRL-2热流密度传感器：

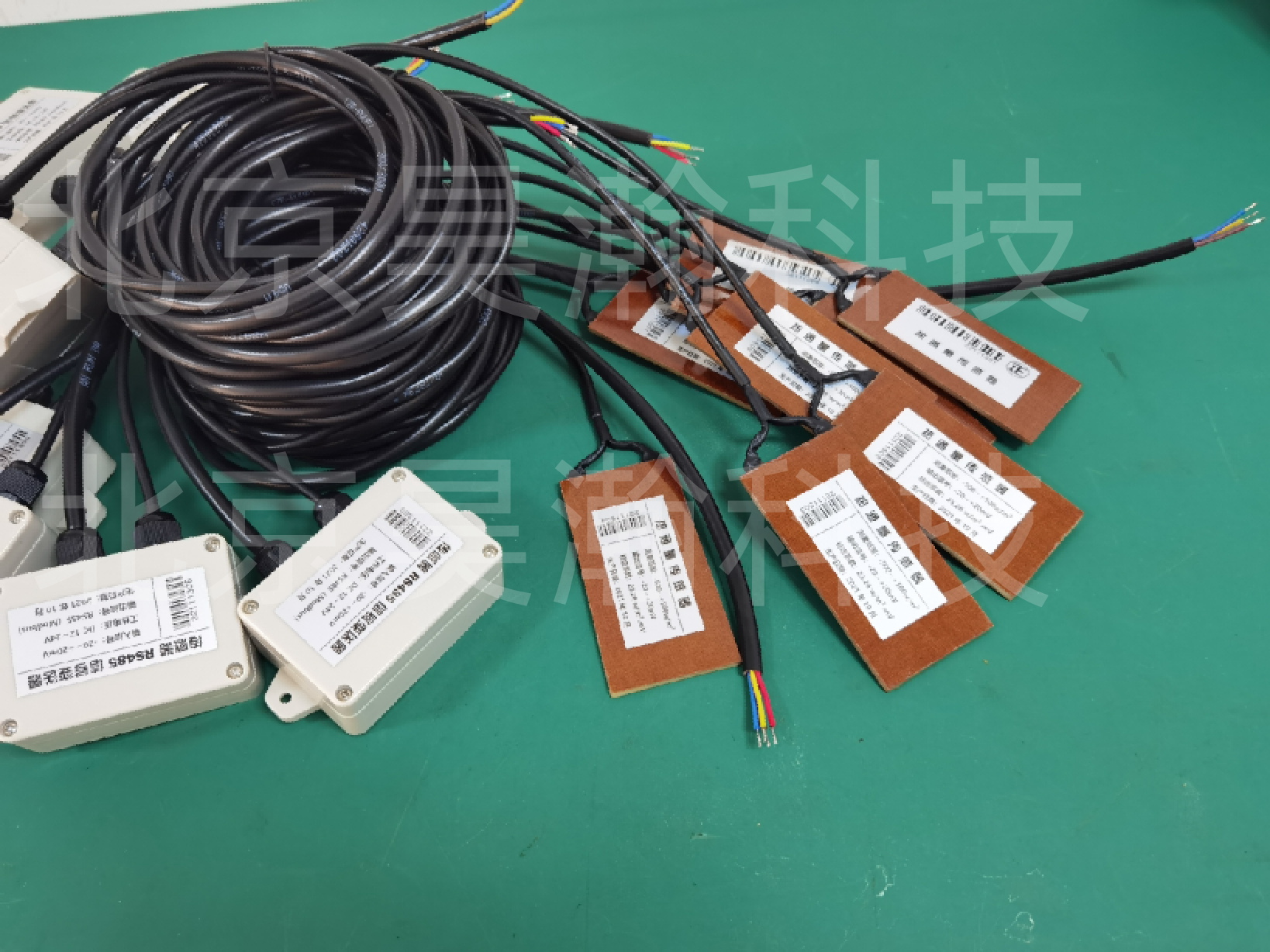

JZRL-2热流密度传感器（又称作热流板、热通量板、热流计等），是公司研发设计用来测量热通量的传感器探T，可以用于建筑墙体平面、保温隔热材料及土壤内部的测量。它通过一个热电堆，以电压形式输出，电压正比于热通量，它容易操作，特别适用于测量建筑墙体、玻璃墙体及保温隔热材料的导热率。传感器有电压信号、电流信号及RS485信号多种输出方式可选择。测量墙体或材料的热流量时，直接将传感器贴合在测点表面即可。利用埋在土中2cm处的热通量板所测量得到的土壤热通量值，一年当中，它是随着季节的变化而变化，夏季热通量为正值，既有热量进入土壤层中，而且量值较大；冬季则热通量为负值，土壤中的热量向大气释放，但量值较小。

JZRL-2热通量传感器根据热电效应原理，采用绕线电镀的方式，构成多结点热电堆，由其金属性能决定，可实现由导热性引起的瞬时骤变的热传递数值的测量，可通过温差热电势来直接测定热量。传感器由于采用硅导热橡胶封装，该热流传感器坚固耐用，并抗腐蚀，适用于墙面或土壤等各种使用环境。

技术参数：

产品型号JZRL-2TNRL-20

测量范围-500～+500w/m2-2000～+2000w/m2

测量精度≤3%≤5%

使用环境温度-30～+70℃-30～+300℃

输出信号-20mV～+20mV-100mV～+100mV

灵 敏 度15～100W/(m2·mV)

内    阻小于300Ω

响应时间约1秒（均匀介质）

传感器尺寸100×50×3（mm）

产品重量约0.35Kg

信号转换配套传感器信号变送器使用，可输出信号4～20mA电流信号（TNL-420型），

也可以输出RS485信号（TNL-485型），标准MODBUS RTU通讯协议。

变送器尺寸83×58×33（mm）带双耳，壁厚3mm，ABS材质

密封等级IP68 防护标准
