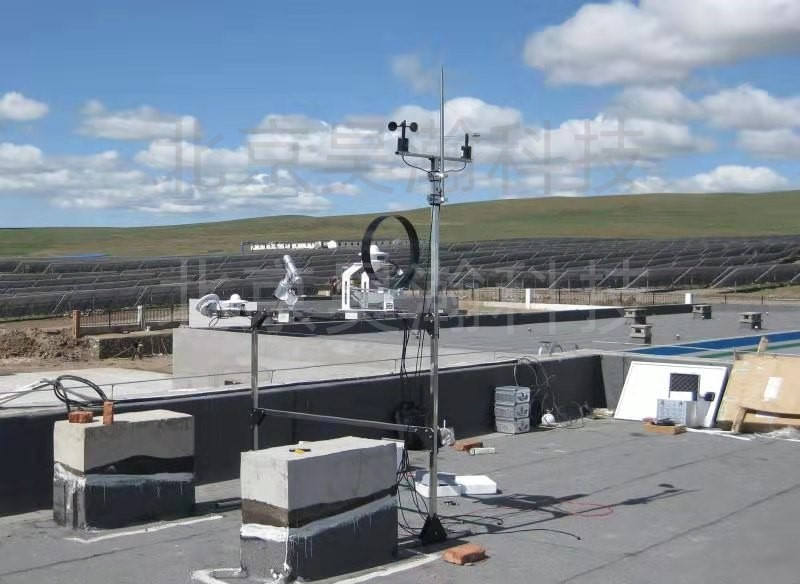

HGF1000光伏电站环境监测系统测光站太阳辐射监测站

一、产品概述：

   HGF1000光伏电站环境监测系统，是公司针对于《可再 生能源法》及《光伏并网电站太阳能资源评估规范》的测试标准要求，结合广大太阳能光伏发电建设单位的实际需求，特别推出的测量与太阳能资源开发紧密相关的辐射和环境参数的系统产品。该系统不但可以对典型的太阳辐射要素（总辐射、直接辐射、散射辐射、反射辐射、日照时数等）进行了实时、可靠、高精度的测量，并且也可以对相关气象要素（大气温度、相对湿度、风向、风速，气压、组件温度等）进行选配测量，并且可根据特殊要求增加对组件开路电压、短路电流等参数的检测，这对于新能源单位对太阳辐射的研究开发、产品质量控制、安装地点的优化选择、投Z回报Z大化和不同天气条件的太阳能输出预测等，都有非常重要的作用。同时利用高精度、多参数的辐射测量还有利于研究地球的辐射平衡、气候变化，从而可以校正太阳辐射在大气中的传输理论、气候变化和趋势等研究，可广泛适用于环保、气象、农业、林业、水利、太阳能、风能、电力、建筑等科研领域。

二、传感器参数：

    1）总辐射表：水平表面上，在2π立体角内所接收到的太阳直接辐射和散射太阳辐射之和称为总辐射（短波）。总辐射是辐射观测Z基本的项目。总辐射用总辐射表（亦称天空辐射表）测量。

01.测试范围:0～2000W/m2

02.光谱范围：280～3000nm

03.灵敏度:7～14μV／w.m-2

04.响应时间: ≤30秒(99％)

05.显示分辨率:1W

06.内阻:约350Ω

07.稳定性:±2％

08.余弦响应:≤±2％(太阳高度角10时)

09.温度特性:±2％(-20℃～+40℃)

10.非线性:±2％

11.重量:2.5kg

12.精度: <5%

13.信号输出:0～20mV或4-20MA电流信号

2）太阳能自动跟Z直接辐射仪

全自动跟Z太阳直接辐射仪由万诺物联自主研发生产，整机由全自动二维跟Z系统和直接辐射表两部分组成，用于自动跟Z测量光谱范围280nm-3000nm的太阳直接辐射量。全自动二维跟Z系统采用精Q的轨迹算法和先进的微机控制技术，可在一定的水平和垂直角度内Z由旋转跟Z太阳，不受阴雨天气影响，不需要人工操作干预，本产品是太阳直接辐射表（一维跟Z）的全新升级换代产品。配套使用的直接辐射表在全自动跟Z系统的配合下，可以精Z的测量太阳能辐射量，可广泛应用于太阳能光伏发电站、太阳能热利用、气象环境、农业林业、建筑节能、新能源研究等科研单位和领域。

全自动跟Z太阳直接辐射仪由跟Z驱动器、精M电机、微处理器、底座台架、电源适配器、直接辐射测光筒、太阳光跟Z传感器等单元组成。全自动跟Z系统采用二维跟Z驱动方式，利用光平衡感应器和纵横驱动微电子控制技术等自动跟Z技术，结合轨迹算法和光点效应自动调整，驱动跟Z系统实时追踪太阳运转，使直接辐射表光筒垂直于太阳光线照射角度，从而达到辐射感应面完全接收的效果。直接辐射测光筒由安装底座、石英玻璃片、光栏、内筒、热电堆感应面、干燥剂、信号输出接口等组成。太阳光感应模块是采用绕线电镀式多结点热电堆，其表面涂有低反射、高吸收率的3M黑色无光涂层。热结点在感应面上，冷结点在机体内，在线性范围内产生的温差电势与太阳直接辐射强度成正比，可输出电压或标准电流环信号，方便SOLAR-1太阳能辐射测量仪采集处理信号。直接辐射表在全自动跟Z系统的精Q追Z下，才可以准确测得太阳能直接辐射量。

01.测试范围：0～2000W/m2

02.光谱范围：280～3000nm

03.灵敏度：7～14μV／W．m-2

04.响应时间：≤30秒(99％)

05.显示分辨率：1W

06.内阻：约100Ω

07.跟Z精度：24小时小于±1°

08.稳定性：±1％

09.温度特性：±1％(-20℃～+40℃)

10.重量：5kg

11.信号输出：0～20mV或4-20MA标准电流信号

12.电源电压：DC 12V±l5％ AC 220V±l0％

13.测试精度：±2％

3）散射辐射表：太阳辐射中把来自太阳直射部分遮蔽后测得为散射辐射或天空辐射。散射辐射表是短波辐射，需要用总辐射表+遮光装置加以测量。

01.光谱范围：280～3000nm

02.精度：<5%

03.灵敏度：7～14μV／w.m-2

04.响应时间：≤30秒(99％)

05.显示分辨率：1W

06.内阻：约350Ω

07.稳定性：±2％

08.余弦响应：≤±2％(太阳高度角10°时)

09.温度特性：±2％(-20℃～+40℃)

10.非线性：±2％

11.重量：2.5kg

12.测试范围：0～2000W/m2

13.信号输出：0～20mV或4-20MA标准电流信号；

4）温度、风向、风速技术参数：

（4.1）风速传感器：

　　范 围:0～60米/秒；

　　精 度:±0.3米/秒；

　　显示分辨率:0.1米/秒；

（4.2）风向传感器：

　　范 围：0～360度；

　　精 度：±3度；

　　显示分辨率:1度；

（4.3）温度传感器:（蓄电池/电池板/环境温度各1路）

　　范 围:-50～100℃；

　　精 度:±0.2℃；

　　显示分辨率:0.1℃；

　　结构：全密封结构，防潮，防水，粘贴电池表面；

　　尺寸：20*40*4（mm）(长方形薄片)；
