HOBO U30-NRC便携式自动气象站

HOBO U30-NRC便携式自动气象站是一套完整的气象监测系统，防水型设计，能够满足野外工作需要，经受恶劣气象环境的考验。它除了可使用交流电外，还可以利用系统配备的太阳能板，在不需外接电源的情况下独L工作，其部署和使用都J为灵活、快捷、方便。特别适用于小气候环境监测，可广泛应用于科学研究所，气象、农业、地质、环境等众多专Y领域。HOBO U30-NRC便携式自动气象站拥有Z多15个通道，通过搭配不同类型的智能型传感器，系统可对风速风向、大气压力、降水、叶面湿度、光和有 效辐射（PAR）、温度、相对湿度、太阳辐射、土壤水分、光照强度等多种环境参数进行实时监测。它采用交流电（需选配AC-U30直流电源适配器）或太阳能板供电（3W、6W、12W，选配），后者能够保证U30 在野外环境下长期稳定工作。

一、系统特点：

1、系统使用双重防水和防振设计，确保系统可长期使用

2、即使在恶劣的环境条件下，系统也可很好的完成测量工作

3、系统采用智能型传感器，无需复杂的接线、编程及标定等过程，即插即用

4、可接多个传感器。可测：空气温度，相对湿度，降雨量，大气压强，太阳总辐射，PAR，土壤含水量，叶片湿度，风向风速，脉冲输入等参数

5、高速USB接口，系统设定和下载数据方便迅速

6、可采用太阳能或交流电源供电

7、防潮和防雷设计，安Q性更高

大范围的进行测量

 天气测量：4-20mA、气压、叶片湿度、光强度、PAR、脉冲输入、降雨量、相对湿度、土壤湿度、温度、输入电压、风速风向。

 能L－HVAC 测量：4-20mA、交流电流、交流电压、空气流速、二氧化碳、压缩气流、直流电流、直流电压、压差、表差、kw、kwh、脉冲输入、相对湿度、温度、挥发性有J化合物、水流量。

 说明:

正常操作范围： -20°C对40°C (- 4°F对104°F)

延长的操作范围： -40对60°C (- 40对140°F)

注： GS M无线模块不会在-30°C(- 22°F)以下进行通信。

传感器输入： 5 个标准的; 拥有扩展到10个的选择。

精小的传感器兼容性：除了S－BPA,  S－TMA,  S－THA之外，其他的与大多数Onset 精小传感器可进行兼容

数据通道： Z多15 个(有些传感器使用超过一个的数据通道)

警钟输出：撤销或搏动用户定义的传感器警钟，能够激H配置。可以按照通常打开或通常闭合的情况进行配置，并且额定30 V和1安培的Z大值。

连接方式：通过USB微型B连接器进行全速的USB连接

尺寸： 17.8 H x 11.7 D x 19.3 W cm (7.0 H x 4 .6 D x 7.6 W英寸)

重量： 2 kg (4 lbs 10 oz)

 模拟传感器接口说明：

输入通道： 2个， 单端口

领域接线： 2或3线，通过了螺丝终端的可拆连接器， 16-24 AWG。

输入范围： 用户配置： 0-20 mA DC， 0-20 VDC (适合于2.5， 5， 10V的传感器)

Z小/Z大输入电压： 0/24 VDC

Z小/Z大输入电流： 0/24 mA DC

Z小的电流阻抗： > 20 KΩ

J确度: 从50mV到FSV， FSR±0.25%

ADC分辨率12位

附：多要素气象站配置组成：

数据采集器：15个数据通道，支持第三方传感器

传感器：多种智能传感器可选

供电系统：太阳能或交流供电

支架及附件：2米或3米支架系列

操作软件：系统设置，下载数据等

产品 参数 图片

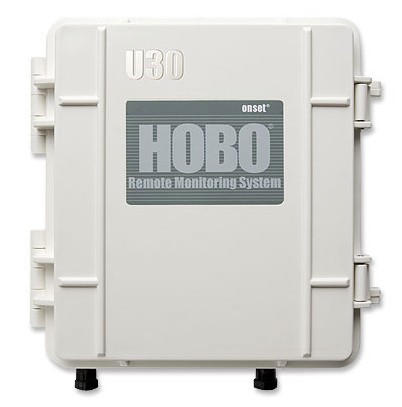

主机记录仪 常规工作温度：-20~+40℃

延长工作温度：-40~+60℃

传感器接口：标准5个，可扩展到10个

传感器：兼容HOBO原厂智能传感器

数据通道：Z大15个

警报输出继电器：1个继电器触点闭合能配置常规开启，常规闭合或脉冲

本地通讯方式：USB通过mini-USB连接电脑。

数据存储容量：512K非丢失性内存

存储模式：数据存储满停止记录或数据存储满覆盖记录

工作指示：7个工作指示灯

记录间隔：1秒-18个小时，用户可自己设定

电池类型：4V，4.5 Ahr和10Ahr可充电电池,典型情况下3~5年，主要根据使用环境情况

时间精度：D一个数据点0~2秒和±5秒/周(在25℃)

环境等级：防护外壳，防护等级NEMA6(必X正确的安装)

空气温湿度传感器(需要配防辐射罩)：

S-THB-M002

量程：温度-40° 到 +75°C；相对湿度：0-100%

漂移：温度每年<±0.1°C湿度每年±1%（湿度可返回厂商标定）

精度：温度±0.7°（+25°C）；相对湿度：±3%

反应时间：温度8分钟；湿度5分钟

分辨率：温度；0.4°C（+25°C）；RH：0.5%（+25°C）

传感器尺寸：1.6cm×8.9cm

占用通道：1个

重量：60g(视不同的电缆长度)

电缆长度：可选2米、6米、17米

外 壳：不锈钢

12位温度传感器

S-TMB-M002(2米)

S-TMB-M006(6米)

S-TMB-M017(17米)

量        程：-40° 到 +100°C

漂        移：每年<±0.1°C

精        度：<±0.2°（0-50°C）

反应时间：<2.5分钟

分 辨 率：<0.03°（0-50°C）

传感器尺寸：7mm×38mm

占用通道：1个

重量大小：100g(视不同的电缆长度)

电缆长度：S-TMB-M002(2米)/S-TMB-M006(6米)/S-TMB-M017(17米)

传感器外壳：不锈钢

土壤水分传感器

EC-5土壤水分传感器

S-S MC-M005

测量范围：在土壤中：0~0.550 m3/m3；扩展范围：-0.401~2.574 m3/m3（全量程）

工作温度：0~+50℃（可工作在-40~+70℃）

传感器频率：70MHz

精        度：典型±0.031 m3/m3（±3%）（0~+50℃）；进行土壤特殊标定后±0.020 m3/m3（±2%）

分 辨 率：±0.0007 m3/m3（±0.07%）

感应体积：0.3升

占用通道：1个

电缆长度：5米

传感器尺寸：89×15×1.5毫米

重        量：180克

土壤水分传感器

10HS土壤水分传感器

S-S MD-M005

测量范围：在土壤中：0~0.570 m3/m3

工作温度：0~+50℃（可工作在-40~+70℃）

传感器频率：70MHz

精        度：典型±0.033 m3/m3（±3%）（0~+50℃，矿物土Z大到10 dS/m）

分 辨 率：±0.0008 m3/m3（±0.07%）

感应体积：1升

传感器频率：70MHz

电缆长度：5米

占用通道：1个

传感器尺寸：160×32×2毫米

重        量：190克

雨量传感器：

S-RGA-M002(单位英寸)

S-RGB-M002(单位毫米)

雨量原理：翻斗式，不锈钢轴承

工作环境：0° 到 +50°C

分 辨 率：可选0.2mm

校准精度：±1.0%

量        程：每小时10cm

校        准：年度校准，需返回到工厂校准

外壳材质：铝壳

尺        寸：高22.8×直径15.4cm；154mm筛孔

重        量：1kg

电缆长度：2m

占用通道：1个

风向传感器

S-WDA-M003

工作温度： -40 ° C至+70 ° C

测量范围：0至355度，5度死区

Z大风速：60米/秒（134英里每小时）

精        度：± 5度

分 辨 率：1.4 degrees 1.4度

启动阈值：1.0米/秒（2.2英里每小时）

测量的定义：风向的单位矢量组件记录间隔时间累计每三秒钟

 风速传感器

S-WSA-M003

测量范围：0到45m/s

操作温度：-40° to 75°C

精 确 度：±1.1m/s

分 辨 率：0.38m/s

初始门限：1m/s

缆线长度：3m

尺        寸：190 cm x 51 cm

重        量： 300 g

 大气压传感器

S-BPB-CM50

测量范围：660  mb  to 1070  mb

温度范围：-40°  to  70°C

精 确 度：±3.0 mbar

分 辨 率：0.1 mbar

占用通道：1个

尺        寸：6.4 cmdia m eter x 5.1 cm  height

重        量：96gm

光合有 效辐射总辐射传感器

S-LIA-M003

测量因素：在记录时间间隔的水平上，从1秒开始用户定义的抽样时间间隔

测量范围：0 to 2500 umol/m2/sec, 波长400 to 700 nm

温度范围：-40° to 75°C

精 确 度：±5 umol/m2/sec or ± 5%

分 辨 率：2.5 umol/m2/sec

尺寸大小：4.1 cm height x 3.2.4 cm dia meter

重量大小：120克

缆线长度：3米

太阳总辐射传感器

S-LIB-M003

测量因素：在记录时间间隔的水平上，从1秒开始用户定义的抽样时间间隔

测量范围：0 to 1280 W/m2

温度范围：-40° to 75°C

精 确 度：±10 W/m2 or ±5%

分 辨 率：1.25 W/m2

尺寸大小：4.1 cm high x 3.2 cm dia meter

重量大小：120克

缆线长度：3米

光谱范围：300到1100nm

余弦响应：垂直，±5%, 0° to 70°; ±10%, 70° to 80°

 二氧化碳传感器

Telaire 7001

传感器类型：双光束红外吸收

样品方式：扩散方式或流动进入方式

显    示：温度和CO2浓度同时显示

CO2 量程：0-10000ppm

灵 敏 度：1ppm

准 确 度：≤±5%读数(≤±2%F．S)

重 现 性：20 ppm

年度漂移：20 ppm

上升时间：60秒

反应时间：60秒

操作条件：0-50°C和0-95oC%RH

储存条件：-40-60°C

标定间隔：1年

温度读数：0-50°C

分 辨 率：0.1°C

显示方式：°F和°C

输　出：CO2：0-4V（0-4000mv）1mv/ppm

温    度：0-4V（0-40oC）

输出阻抗：100欧姆

电　　源：4节５号碱性电池供电，可连续使用80小时

外接电源：6V A V/DC转换器（选配）

电源参数：100mA峰值，20m A平均值电流，6V输出电压　　

重　　量：297克

 叶片湿度传感器

S-LWA-M003

测量范围：0到100％的相对湿度

操作范围：-40°C to 70°C

可代替性：± 5%

分 辨 率：0.59％

稳 定 性：< ± 5%每年

缆线长度：3m

管        长：12.2 cm length x 1.8 cm dia m eter

传感器外壳：4.7 cm x 5.1 cm

占用通道：1个

重量大小：传感器127 g ，托架配备 290 g

 太阳能板

SOLAR-1.2W(1.2W)

SOLAR-3W(3W)

SOLAR-6W(6W)

供电大小：SOLAR-1.2W(1.2W)/ SOLAR-3W(3W)/ SOLAR-6W(6W) 提供3种规格可选

用        途：用于给U30数据采集器内置的可充电电池进行充电

体积大小：15.2*11.7cm  /14.2*24.1cm/ 24.1*24.1cm

重量大小：0.49克/ 0.79克/ 1.03克

传感器延长线

S-EXT-M002(2米)

S-EXT-M005(5米)

S-EXT-M010(10米)

S-EXT-M025(25米)

长度大小：2米，5米，10米，25米可选

用    途：用于延长传感器的电缆

三角支架套装

M-TPA-KIT(3米)

M-TPB-KIT(2米) 用    途：用于安装数据采集器和传感器等部件。

套件包含：三脚支架、接地铜杆、钢锁缆线、1/2"打桩附件、桅杆水平仪。

手持数据收集器

U-DT-2

用        途：用于将记录仪或数据采集器中的数据下载到手持数据下载器中，手持数据下载器中可以存储多个记录仪或数据采集器中的数据，存储的数据可以下载到电脑中。

适用仪器：U30系列数据采集器、H21系列数据采集器和HOBO FlexSm a rt数据采集器（H22）

工作温度：0~+50℃

存储温度：-10~+50℃

时间精度：在25℃时±1分钟/月

下Z速度：4MB下载到电脑中约3~5分钟

内存容量：4MB（其中64KB用于存放下载器信息），可以存放7个512K容量数据采集器。

主 电 池：2节AA碱性电池

时钟电池：1节CR1225锂电池（3V）

主电池电量：1年或约50次存储满容量操作

时钟电池电量：典型10年

重        量：153克

尺        寸：11.0×6.9×2.7厘米

外壳材质：ABS外壳带聚氨脂橡胶把手，聚碳酸酯标签

 HOBOware PROJ装版软件

BHW-PRO-CD

 用       途：用于对数据采集器进行启动、设置和数据下载等。

软件语言：英文

操作系统：windows 7、windows XP或Windows Vista

运行程序需要：Sun Java Runtime Environment (JRE) 1.6

电脑显示屏要求：1024×768分辨率，256色

电脑处理器：优于1.8GHz单核 CPU

内存大小：优于1.5GB

磁盘空间：优于256MB

套装包含：软件光盘1张、软件说明书1本、USB数据线1根
