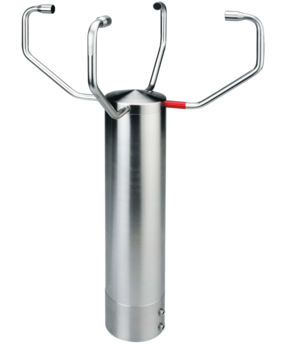

超 声 波风速风向仪2D德国 thiesclim a

订货号：4.382x.0x.x xx

超过35个不同的测量值可用，其中包括：

 正交矢量风速（X轴分量和Y轴分量）

 标量风速

 风向

 声学虚拟温度

 正交测量段（X轴分量和Y轴分量）的声学虚拟温度

 矢量风速（X轴分量和Y轴分量） 的标准偏差

 标量风速的标准偏差

 风向的标准偏差

 声学虚拟温度的标准偏差

 符合WMO标准的阵风风速

 符合WMO标准的阵风风向

该仪器特别适用于以下领域

 气象学

 气候学

 可再 生能源、风力发电设备

 交通技术、航 空和航海

 有害物质扩散监测

 大风警报装置、高层建筑和楼宇安 全保障

 室内气流测量

 高山应用

 用作声学温度计

超 声 波测量原理相对传统的机械式风速风向仪可以实现对快速变化物理量的无惯性测量，能够达到精度和准确度。特别适于对阵风值和峰值的测量。

测量值可以数字和/或模拟输出。

数据可以作为瞬时值或滑动平均值（时间窗口可调）进行串行或模拟输出。

传感器臂如有必要时在危急环境温度下会自动加热，从而将冰冻造成功能故障的可能性降到Z低。

型号 4.3820.3x.x x x 采用辅助超 声 波换能器加热功能，特别适于频繁出现冰冻的地区使用。

技术参数

订货号：4.382x.0x.x x x

    风速

测量范围 0 - 85 m/s

分辨率 0.1 m/s (标准)

0.01 m/s (自定义)

精度 ±0.1 m/s rms ( < 5 m/s )

±2 % rms ( 5 - 85 m/s )

风向

  测量范围 0 - 360 °

  分辨率 1 °

1 ° (标准)

< 1 ° (自定义)

  精度 ±1 ° @ WG 1 ... 60 m/s

±2 ° @ WG 60 ... 85 m/s

  虚拟温度

  测量范围 -50 - +80 °C

  分辨率 0.1 K

  精度 ±0.5 K @ WG < 35 m/s

  数字数据输出

  接口 RS485 / RS422

  波特率 1200 - 921600 Bd

  数据值 瞬时值，平均值，标准误差

  输出速度 1/10 ms 至

1/60 s

  状态信号 加热，测量段失灵，测量段温度

  模拟数据输出

  风速 0 - 20 mA

4 - 20 mA

0 - 10 V

2 - 10 V

  电流输出 Z大 400 Ω

  风向 0 - 20 mA

4 - 20 mA

0 - 10 V

2 - 10 V

  电压输出 Z小 4000 Ω

  分辨率 16 比特

  模拟数据输出（选用）

  信道数量 3

  分辨率 16 比特

  工作电压

  电子系统 8 - 60 V DC 或

12 - 42 V AC / 2.5 W

  加热 24 V AC/DC，80 W

  加热

  加热组件 传感器臂

  概况

  总线模式 Z多 98 个传感器

  接电 8 针插头

  安装 1.5`` 风杆

  外壳 不锈钢 (V4A) AiSi316Ti

  防护等级 IP 67

  尺寸 Ø 424 mm x Ø 287 mm

  重量 2.5 千克

  规格型号

4.382x.0x.x x x 包括以下子型号：

    型号 4.3820.00.300

数字数据输出

波特率 9600 Bd

双工模式 全双工

数据报文 无自行输出

型号 4.3820.00.340

  波特率 9600 Bd

  双工模式 全双工

  数据报文 VDT 报文（报文 2）

  输出速度 10/1 s

  型号 4.3820.01.300

  波特率 9600 Bd

  双工模式 半双工

  数据报文 无自行输出

  模拟数据输出

  类型 3 x 0 - 20 mA

  型号 4.3820.02.300

  数字数据输出

  波特率 9600 Bd

  双工模式 全双工

  数据报文 无自行输出

  模拟数据输出

  类型 3 x 0 - 10 V
