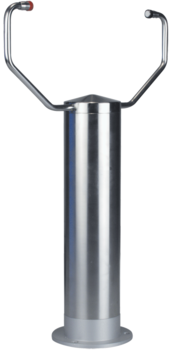

超 声 波风速风向仪1D德国 thiesclim a
订货号:4.3866.0x.x xx
不同的测量值可用,其中包括:
气流矢量
气流速度标量
声学虚拟温度
风速的标准偏差
气流标量的标准偏差
声学虚拟温度的标准偏差
阵风的气流速度
该仪器特别适用于以下领域
交通技术
室内气流测量
隧 道内
管 道内
超 声 波测量原理相对传统的机械式风速风向仪可以实现对快速变化物理量的无惯性测量,能够达到精度和准确度。特别适于对阵风值和峰值的测量。测量值可以数字和/或模拟输出。数据可以作为瞬时值或滑动平均值(时间窗口可调)进行串行或模拟输出。传感器臂如有必要时在危急环境温度下会自动加热。
技术参数
订货号:4.3866.0x.x xx
风速
测量范围 0 - 75 m/s
分辨率 0.1 m/s
精度 ±0.1 m/s rms ( < 5 m/s )
±2 % rms ( > 5 m/s )
风向
测量范围 1 或 181 °
虚拟温度
测量范围 -50 - +80 °C
分辨率 0.1 K
精度 ±0.5 K
数字数据输出
接口 RS485 / RS422
波特率 1200 - 921600 Bd
数据值 瞬时值,平均值,标准误差
输出速度 1/10 ms 至
1/60 s
状态信号 加热,测量段失灵
模拟数据输出
测量值 WG - 矢量 VxVyVz
WG - 方位角,WR - 方位角,WG 倾角
风速 0 - 20 mA
4 - 20 mA
0 - 10 V
2 - 10 V
电流输出 Z大 400 Ω
风向 0 - 20 mA
4 - 20 mA
0 - 10 V
2 - 10 V
电压输出 Z小 4000 Ω
分辨率 16 比特
工作电压
电子系统 8 - 42 V DC 或
12 - 28 V AC / 2.5 W
加热 24 V AC/DC,40 W
概况
总线模式 Z多 98 个传感器
接电 5 米电缆
安装 孔板
外壳 不锈钢 (V4A) AiSi316Ti
防护等级 IP 67
尺寸 424 mm x 287 mm
重量 2.5 千克
规格型号
4.3866.00.x x x 包括以下子型号:
型号 4.3866.00.340
数字数据输出
波特率 9600 Bd
双工模式 全双工
数据报文 无自行输出
输出速度 10/1 s
型号 4.3866.01.310
波特率 9600 Bd
双工模式 半双工
数据报文 无自行输出
模拟数据输出
类型 3 x 0 - 20 mA
