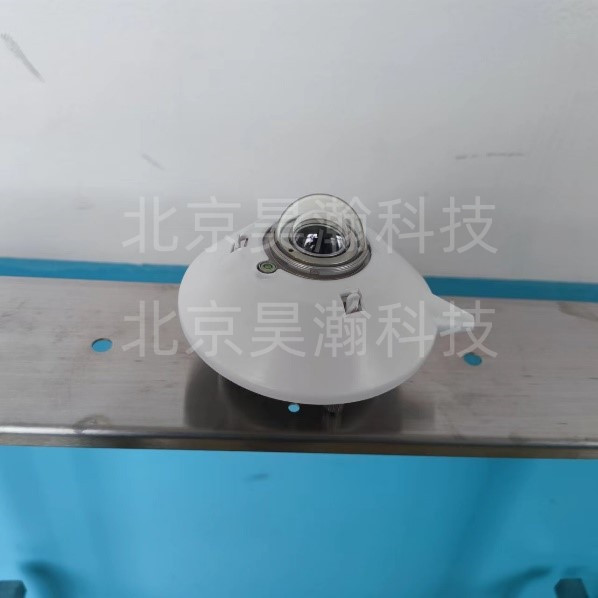

HWN-106AB(A)(B)系列紫外辐射表

一、基本描述：

HWN-106AB(A)(B)系列紫外辐射表是用来测量大气中的太阳紫外辐射（UVAB/UVA/UVB波长范围）的精M仪器。WN-106AB(A)(B)系列紫外辐射表广泛应用于暴晒引起的红斑剂量、综合环境生 态效应、气候变化的研究及紫外线监测和预报。

HWN-106AB(A)(B)系列紫外辐射表包括：WN-106AB型、WN-106A型, WN-106B型。

HWN-106AB(A)(B)系列紫外辐射表广泛应用于曝晒引起红斑剂量、紫外光波对植物的影响分析、环境、建筑、材料老化、大气污染、医 疗、综合环境生 态效应、气候变化的研究及太阳紫外线观测和预报。

二、测量原理：

HWN-106AB(A)(B)系列紫外辐射表采用光电探测器，通过一个波长范围为（WN-106AB：280～400nm，WN-106A：315～400nm，WN-106B：280～315nm）的滤光器，接收紫外光波的电 信号，其输出电压为0～200mV。特殊造型的散射器可使该表获得非常好的余弦响应，并阻止滤光器的太阳直射，减少漂移和热调制。

HWN-106AB(A)(B)系列紫外辐射表的表体上方安装一个Φ37mm的石英玻璃罩，满足光谱透过，减少外界环境对探测器的影响，并起到保护作用。

HWN-106AB(A)(B)系列紫外辐射表具有良好的密封性和耐候性，能连续室外工作，其输出电压正比于紫外辐射强度。输出辐射量(W/m2)＝测量输出电压信号值(μV) ÷灵敏度系数(μV/W•m-2)，每个传感器分别给出标定过的灵敏度系数。

三、应用领域：

紫外线预报监测

综合环境生 态研究

科研院校实验

医用防护、化妆品研制

天气和气候变化研究

四、技术指标：

光谱范围280～400nm(UV AB)，315～400nm(UV A)，280～315nm(UV B)

信号范围0～300W/m2(UV AB)，0～300W/m2(UV A)，0～10W/m2(UV B)

输出信号0～200mV

灵 敏 度10～500μV/W•m-2

响应时间≤1秒(99%)

内    阻＜1000Ω

年稳定度±2%

余弦响应≤4%(太阳高度角30°时)

非 线 性±2%

温度误差±2%

重    量约1.5kg

工作环境温度-50℃～+100℃

工作环境湿度0～100%RH

五、安装与使用：

该表应安装在四周空旷，感应面以上没有任何障碍物的地方。然后将辐射表电缆插头正对北方，调整好水平位置，将其牢牢固定，再将辐射

表输出电缆与采集器相连接，即可观测。Z好将电缆牢固地固定在安装架上，以减少断裂或在有风天发生间歇中断现象。

六、注意事项：

1.玻璃罩应保持清洁，要经常用软布或毛皮擦试。

2.玻璃罩不可拆卸或松动，以免影响测量精度。

3.应定期更换干燥剂，以防罩内结水。
