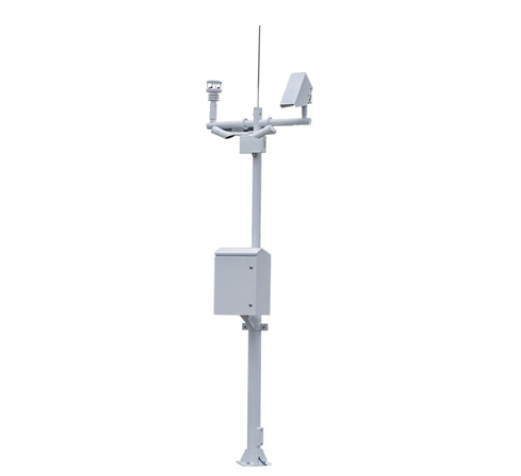

H8810型交通气象监测站

功能

（1）能够对能见度、大气温度、大气湿度、风向、风速、气压、雨量、遥感路 面状况（路面状态：干、潮、湿、霜、雪、冰、冰水混合物测）等气象要素进行全天H检测。

（2）自动采集各气象要素数据，对采集的数据进行预处理和算法处理，对采集 数据进行相关统计形成逐分钟的值并定位存储在观测站存储器内；

（3）自动上传监测数据：上传频率为1分钟；

（4）气象站提供RS232, RS485, RJ45网口，GPRS无线等通讯方式；

（5）系统供电方式：220V交流市电或12VDC太阳能供电。

仪器特点

•设备采用模块化组装结构设计，紧凑小巧，各传感器尺寸小、重量轻，安装 方便。

•采用光电测量技术进行能见度、当前天气现象和路面状况测量，完全遥感测量，不需要破坏路面，省时省力，免维护。

•采用超声B测量技术进行风速风向测量，无活动转动部件，完全免维护长周 期测量，适应高速公路恶劣环境应用。

•各传感器结构材料为高质量硬质铝材，表面进行了阳J钝化处理，并进行多 道喷漆保护；所有螺钉均选择耐腐蚀不锈钢螺钉；壳体内部是密封的，达到 了 IP65防护等级，具有野外恶劣气候适应性。

• 系统功耗低，小于15W，市电或太阳能供电均可。

•系统具有防雷措施，其通信接口和电源接口均具有防雷设计，可将雷击损害降到Z低。

5.主要传感器组成

a）能见度天气现象检测仪

b） 一体S超声B多要素传感器

c）遥感式路面状况传感器

6.典型技术指标

测量要素 测量范围 分辨率 准确度

能见度/天气现象 5m 〜10km 1m ＜2km ,误差±2%

2km〜10km ,误差 ±5%

气温 -50 〜+80 °C 0.1°C ±0.2 °C

相对湿度 0 〜100% 0.1% ±2%

风向 0 〜360° 1° ±3°

风速 0 〜75m/s 0.01m/s + 2%

降水量（mm） 0-10mm/min 0.01mm ± 0.4mm（累计雨量10mm）；

气压 150 〜1020hPa 0.1hPa ±1hPa

路面温度 -40 〜+80 °C 0.1 °C ±0.5 °C

路面状况 水：0〜5 mm；

冰：0〜5 mm；

雪：0〜10mm； 0.1mm

湿滑系数：0-1 0.01 与路面摩擦系数评价相等

可分辨出路面状态：干、潮、湿、霜、雪、冰、冰水混合物
