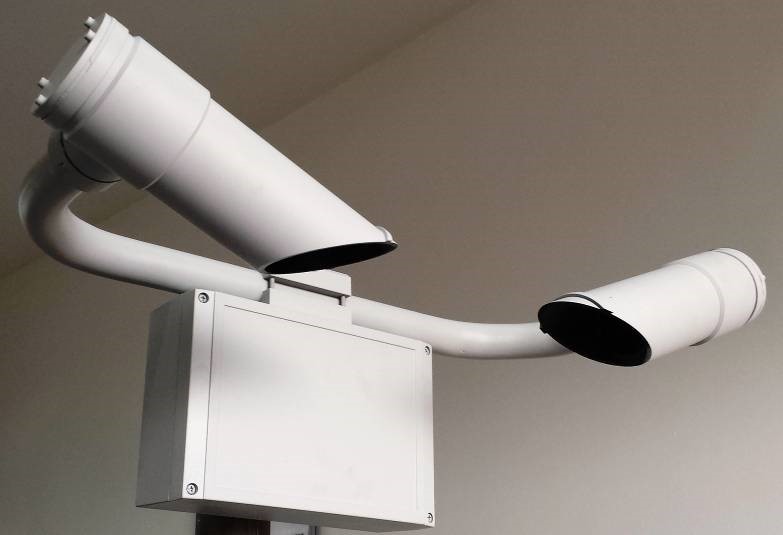

H10000 能见度传感器

1 仪器概述

能见度仪提供与气象能见度相关的测量，传感器是基于气溶胶前散射原理而设计的，是继透射式能见度仪发展起来的新一代气象能见度监测设备。传感器可广泛用于气象台站、远程自动气象站以及机场、高速公路、航道、大型舰船等交通运输部门。

能见度仪由光发射器、光接S器及微处理控Z器等主要部件组成。发射器发射红外脉冲光，接S器同时检测大气中气溶胶粒子前向散射的脉冲光强度，所有测量信息由微处理控Z器搜集并通过专门的数学模型算法转化为气象光学视程Meteorological Optical Range（MOR）。

能见度仪需要一个12DC的电源和一个三线RS－232/RS-485通讯线缆。仪器将气象能见度数值和状态信息通过通讯接口发送到监控中X的上位机。

能见度仪提供多组内置命令用于配置系统参数和控制系统多种功能。在组装和维护过程中，需要一个显示终端来检查系统参数，并可能用来更改参数值。

2 结构组成

2.1 能见度仪由以下各部分组成

a）发射器

b）接S器

c）微处理控Z器/接线盒

3 典型技术指标

3.1 机械指标

尺寸（长x宽x高）：610mm x 230mm x 300mm

重量： 小于10kg

安装： 安装在已架设好的圆形立柱上

材料： 阳J化处理硬质铝，外表面加喷漆保护

3.2 电力指标

电源： 交流110VAC/220VAC ±20%或直流12VDC

功率： 小于5W，典型值4W

3.3 光学指标

散射角覆盖：39o—51 o 前散射

峰值波长： 870nm

带    宽：   100nm

光谱响应度： Z大响应在870nm，0.65 A/W

3.4 测量指标

测量范围： 5m—10km（可扩展到50Km

测量精度： ≤2km ，误差±2%

2Km—10km，误差±5%

10Km—50km，误差±15%

    仪器一致性：≤±4%

    更新间隔： 15秒

线性动态量程： 3000：1

3.5  可靠性与维护周期

平均无故障工作时间（MTBF）：大于18000小时

清洁光学镜头：3个月，或视使用环境而定

4 环境适应性

工作环境温度： －40—+60℃

工作相对湿度： 0—100%
