RTD-831-MTP螺栓固定的铝制外壳RTD传感器RTD830背板温度传感器光伏板温度传感器电池温度传感器OMEGA

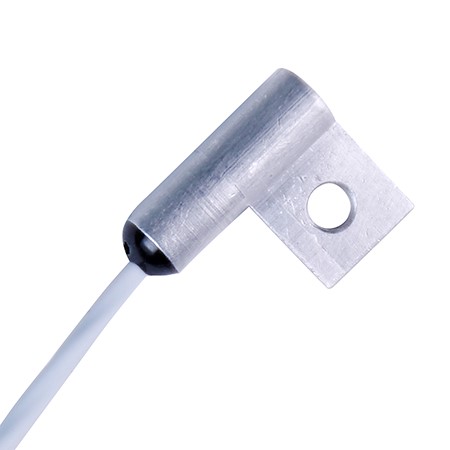

螺栓连接的热电阻传感器,带铝制旗形外壳
欧米茄的RTD-831系列3线热电阻传感器在铝制旗形外壳上采用了改进的筒状和旗状设计。
改进了铝制外壳上的筒状和旗状设计
外壳上采用了改进的筒体和旗帜设计,从而提高了耐用性。旗帜是 旗帜经过加工,可以接受各种尺寸的螺钉,以方便
安装在平坦的表面上,可以通过螺栓或 粘在表面上。这款产品有100Ω或 1000Ω铂金热电阻元件,并有一个高温(-HT)版本。
铂热电阻,并有高温(-HT)版本。
可供选择的连接方式
微型3针连接器(-MTP)、标准3针连接器(-OTP)
接头(-OTP)、带状端(-SE)和铲形接线片(-LUG)。
LUG)。对于其他连接器类型,请联系销售部。
这种类型的传感器的应用包括产品
性能测试;气候控制/HVAC;监测和控制过程;热板设备
过程的监测和控制;热板设备,和
工艺管道。
特点
- 更新的外壳设计,改S了应变能力
- 标准孔用于3号和4号螺丝。可提供其他尺寸的孔
- 小型铝制外壳可安装在大多数平面上
- 传感器可通过螺栓或胶合剂安装到位
- 符合IEC60751标准的A类或B类热电阻元件
- 标准产品的温度范围为-60至230℃(-76至446℉)。
项目。"-HT"(高温)范围 -60 至 450°C (-76 至 842°F)
- 电阻值。PT100Ω或PT1000Ω
- 可选择的连接方式包括内螺纹接头
规格
过程温度范围 -60 to 230°C (-76 to 446°F)
-60 TO 450°C (-76 to 842°F) -HT单位
电阻和精度 PT100 Ω或PT1000 Ω
符合IEC60751标准的A类或B类精度
连接类型 有四种。迷你型,标准型,带状端,铲形插头
尺寸和安装
螺钉
筒体尺寸。0.562英寸乘以0.190英寸。
安装体尺寸:0.31英寸 x 0.31英寸。
螺钉尺寸。#3号、4号、5号、6号和8号(尺寸见下页)
电缆长度为1米的标准。可提供其他长度的电缆
电缆材料 标准,PFA涂层导线。对于-HT(高温),玻璃纤维,带不锈钢外护套
安装方式 螺栓连接或水泥连接
Omega RTD-831系列3线RTD传感器的铝壳采用细长管状改进型设计来提高耐用性。细长管经过机械加工可以容纳一颗3号、4号、5号、6号或8号螺钉,从而可以在平面上轻松安装(使用螺栓固定或水泥粘接在表面上)。此款可以使用100 Ω或1000 Ω铂RTD元件,也具有高温(-HT)型号。连接选件为迷你3针连接器(-MTP)、标准3针连接器(-OTP)、剥皮端部(-SE)和平接线片(-LUG)。有关其他连接器类型,请联系销售部。此类传感器的应用包括产品性能测试、气候控制/HVAC、工艺监测和控制、热板设备和工艺管道。
•更新外壳设计以便更好地消C应变
•配有用于3号和4号螺钉的标准孔,以及可以用于5号、6号和8号螺钉的选件
•小铝壳便于在大多数平面上安装
•传感器可以使用螺栓固定或水泥粘结
•AJ或B级RTD元件,符合IEC 60751
•温度范围为-60至230°C(-76至446°F)或-60至450°C(-76至842°F)-HT型号
•电阻值:PT100 Ω或PT1000 Ω
•连接选件:迷你3针连接器、标准3针连接器、剥皮端部、平接线片
